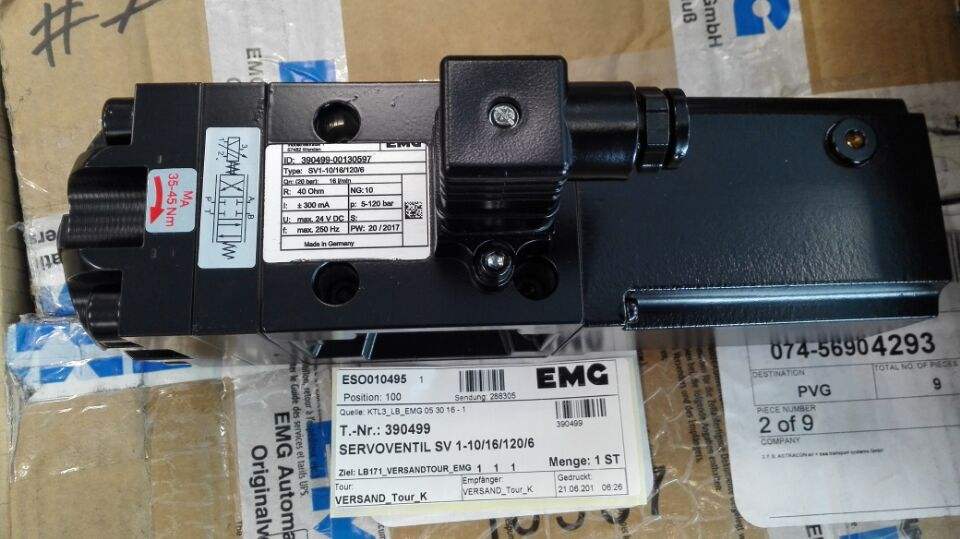

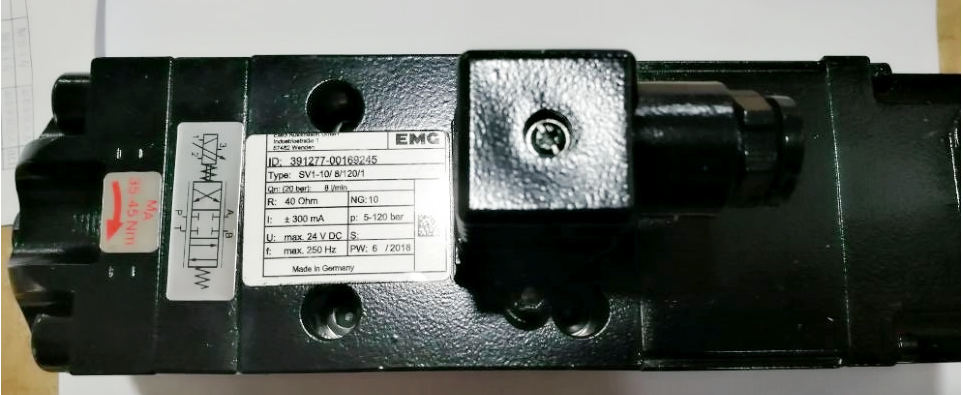

SV1-10伺服阀只有几个运动部件：一个轴由一对滚针轴承支撑，由预夹紧弹簧对中，轴上装有电磁驱动转子和转盘；定子线圆构成外磁路驱动部分安装在铝壳内，在外壳端面钻一个孔，孔内安装一根带定位爪的转轴，用螺丝刀旋转转轴可以改变转盘的零位。

EMG伺服阀的间隙比正常值增加了近10倍。油将杂质冲入回油室，并进入油箱，用螺丝刀可以再次感觉到震动信号。重新拧紧清洁螺栓(拧紧力约为80nm)确保泄漏间隙在工厂设定。如果拧紧时一直感觉到晃动信号，说明转盘没有被大颗粒堵塞。

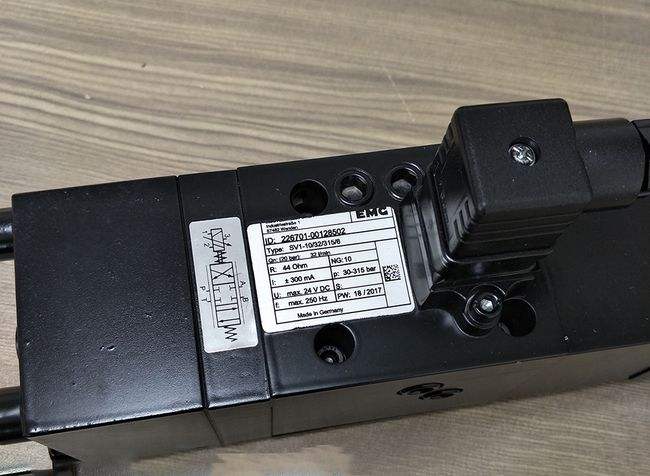

SV1-10/4/315/6伺服阀的特点：

EMG伺服阀可在线冲洗；

适合低压力；

拥有摩擦损失小，重复精度高；

单级和双级阀可提供大动力范围；

可选单级或两级结构；

拥有高可靠性、易于维护。

EMG伺服阀的设计和操作方法：

阀的液压部分前端是一个带有环形槽的阀板，由四个长孔分成四个相同的部分，表面保持良好的光洁度。

阀体上的压力油口P分别与两个对称的环形槽连接，阀体上的回油口T分别与另外两个对称的环形槽连接；四个长孔分别成对对称地与致动器的端口a和b连接。

另一个非常有利于实际操作的特点是阀门堵塞后无需拆卸就可以现场冲洗。阀门的油口连接底板采用NG10标准换向阀油口尺寸。

EMG伺服阀在工业中的应用：

伺服阀是任何电液控制系统中的重要部件。旋转阀芯和间隙调整的设计保证了单级阀摩擦损失小、重复精度高、功率范围大。

基于我们在工业应用和液压系统控制方面的丰富经验，我们决定装配手动调节装置，用于功能控制和设置步骤。

EMG伺服阀的工作原理：

电流通过励磁线圈时，转子上产生一个力矩，力矩的大小和方向与电流的大小和方向成正比；这个力矩克服了定心弹簧产生的阻力，使转子转动，与转子固定在同一轴线上的转盘也转动。

因此，转盘上的盲孔从中间位置不断增加环形槽与长孔之间的连接面积，并将流量输出给执行器。

操作时，必须用螺丝刀将手动控制脱开，确定没有打颤信号，然后松开清洁螺栓1/4圈；这样，在正常调节范围内，位于密封盖内的转盘与阀板前缘的密封面之间存在一定的泄漏间隙Y1，液压将保持这个间隙不变。
