管道带压开孔是指在不影响管道正常输送介质和管道系统运转的条件下，使用带压开孔机在管道上新增支线或旁路的一种管道维抢修技术。管道带压开孔技术可应用的介质为：水、石油、化工、燃气、食用油、燃料等。

带压开孔作业时所使用的设备和管件包括：带压开孔机、马鞍三通、阀门。其中所使用的阀门是用来在带压开孔作业完成后，阻止介质外泄使带压开孔机顺利拆卸的关键部件。带压开孔所使用的阀门要求使用国标通径阀门，在带压开孔机制造时也是按照国际的阀门进行行程设计的。

一般情况下，带压开孔所使用的阀门要求为通径全开，例如：闸阀、球阀等。而球阀在带压开孔作业中经常遇到，下面就简要说明一下使用球阀时带压开孔作业注意事项。

球阀是由旋塞演变而来的，它的启闭件作为一个球体，利用球体绕阀杆的轴线旋转90度实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向。开口分为O型和V型，其中V形开口球的球阀具有流量调节功能和介质切断功能，但并不适合带压开孔作业。

球阀具有结构简单，密封性能好，而且在一定的公称通径范围内体积较小、重量轻等特点。通常，在双位调节、密封性能严格、泥浆、磨损、缩口通道、启闭动作迅速、高截止、低噪声、有气穴和气化现象、向大气少量渗漏，操作力矩小、流体阻力小的管路中，推荐使用球阀来进行带压开孔作业。如在低温或者深冷装置和管道系统中也可选用球阀。

在输油管线和输气管线中的主管线需埋设在地下时，使使用全通径焊接式球阀。

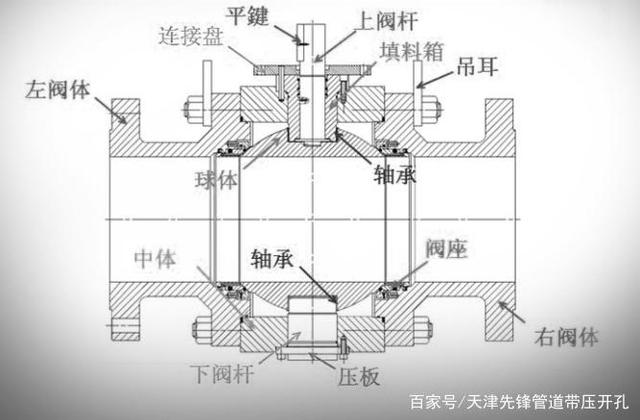

球阀主要由阀体、球体、阀座、阀杆及传动装置等组成。

根据阀体通道形式，球阀可分为直通球阀、三通球阀及四通球阀。阀体结构有一片式、两片式及三片式，其中两片式及三片式阀体适用于中、大口径球阀。

1.三片式球阀被使用于管道带压开孔施工作业中，应当先依据产品说明书对球阀进行开启和关闭测试。观察球阀在全开启状态下是缩径还是通径，这是判定带压开孔作业时球阀是否符合带压开孔刀具的要求，因为带压开孔机刀具设计的标准是依据国标来生产的。如果为缩径球阀，应当在球阀全开状态下，使用光滑塞规（小口径球阀）和游标卡尺（中口径球阀）等。大口径球阀可使用卷尺直接测量其开口直径。

2.测量三片式球阀的长度是否符合标准。因球阀的长度关系到带压开孔机钻杆进行带压开孔时的行程。如球阀长度较长，则要使用非标或定制的钻杆来进行带压开孔作业。如球阀长度较短，则要采用使用法兰片来增加厚度来保证带压开孔刀在带压开孔作业完成后能够顺利地退出阀门，并使阀门完全关闭。因此，在带压开孔作业前这项工作也是十分重要的。

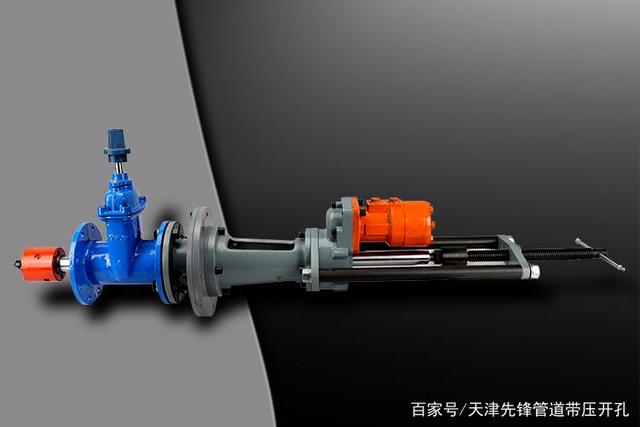

XJ-ZYDN75-200带压开孔机

3.带压开孔作业完成后，带压开孔刀要完全退出球阀后方可进行球阀的关闭作业。在关闭球阀时，需要顺时针旋转手轮，阀杆开始下降并使球体离开阀座开始旋转。当阀门即将关闭时，球体已经在与阀座无接触的情况下旋转了90度。此时应当注意不得进行带压开孔机的拆卸作业。要等球阀转动最后几圈，阀杆底部的角形平面压迫球体，使其紧密地压在阀座上，达到完全密封后再进行带压开孔机的拆卸作业。否则会造成介质泄漏和出现危险状况的发生。

4.管道介质如属有毒有害或易燃易爆属性时，在带压开孔时使用的固定球阀具有双截断和放泄功能(DBB)，则需要在球阀完全关闭后，阀座两侧在压力的作用下可实现完全密封。此时，应当由专业人员拧开阀体底部的放泄塞进行放泄阀体中腔中的压力。在放泄过程中不得与带压开孔机拆卸同时进行。
