Q641F-16C碳钢法兰球阀

发布时间:2021-07-11 11:17:15   来源:网络   点击:



法兰碳钢球阀 Q641F-16C现实作用:

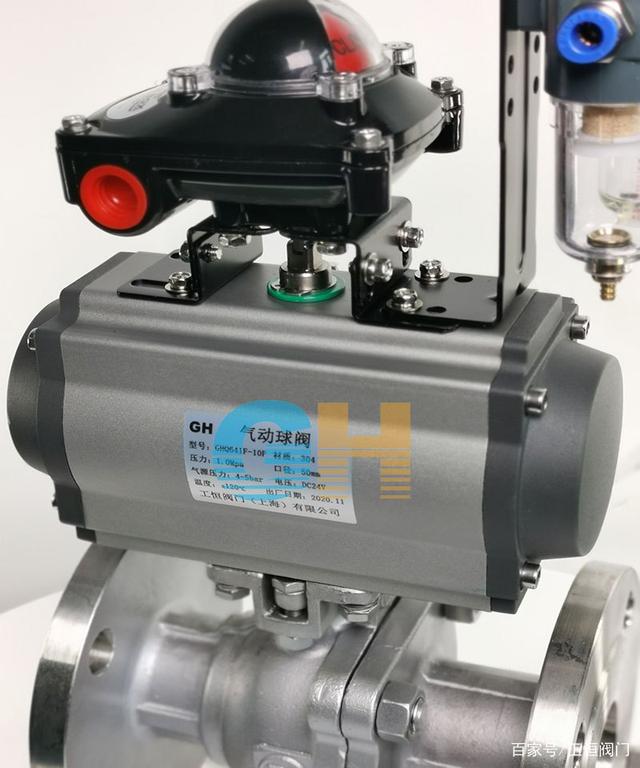

不锈钢气动球阀的工作原理是靠旋转阀恋来使阀门畅通或闭塞。气动球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构 简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。


气动法兰球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:


1. 流体阻力小,其阻力系数与同长度的管段相等。


2. 结构简单、体积小、重量轻。


3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。


4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。


5. 维修方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。


6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。


7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。


气动三片式球阀已广泛应用于石油、化工、发电、造纸、原子能、航空、火箭等各部门,以及人们日常生活中。


法兰碳钢球阀 Q641F-16C按结构形式分:


一、浮动气动球球阀


不锈钢气动球阀的球体是浮动的,在介质压力作用下,球体能产生一定的位移并紧压在出口端的密封面上,保证出口端密封。


浮动不锈钢气动球阀的结构简单,密封性好,但球体承受工作介质的载荷全部传给了出口密封圈,因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构,广泛用于中低压球阀。


二、固定球气动球阀


不锈钢气动球阀的球体是固定的,受压后不产生移动。固定球球阀都带有浮动阀座,受介质压力后,阀座产生移动,使密封圈紧压在球体上,以保证密封。通常在与球体的上、下轴上装有轴承,操作扭距小,适用于高压和大口径的阀门。


为了减少气动球阀的操作扭矩和增加密封的可靠程度,近年来又出现了油封球阀,既在密封面间压注特制的润滑油,以形成一层油膜,即增强了密封性,又减少了操作扭矩,更适用高压大口径的球阀。


三、弹性球气动球阀


气动球阀的球体是弹性的。球体和阀座密封圈都采用金属材料制造,密封比压很大,依靠介质本身的压力已达不到密封的要求,必须施加外力。这种阀门适用于高温高压介质。


弹性球体是在球体内壁的下端开一条弹性槽,而获得弹性。当关闭通道时,用阀杆的楔形头使球体涨开与阀座压紧达到密封。在转动球体之前先松开楔形头,球体随之恢复原原形,使球体与阀座之间出现很小的间隙,可以减少密封面的摩擦和操作扭矩。


气动球阀按其通道位置可分为直通式,三通式和直角式。后两种球阀用于分配介质与改变介质的流向。


法兰碳钢球阀 Q641F-16C气动球阀说明书:


范围和组成


范围:本说明书适用于法兰连接端的电动(或气动)球阀。


组成:由电动(或气动)执行机构(20)与球阀阀体部分组成,其连接靠支架(18)和连接轴(17)。


使用限制


温度和压力限制


l 铭牌显示有球阀在大和小操作温度下所允许的大操作压力。


l 使用PTFE或RTFE材质的阀座和密封件,操作温度应在-290C到 2000C之间。其他类型的阀座和密封件的操作温度,应受到KI工厂的检核。


法兰碳钢球阀 Q641F-16C安装:


(1)、取掉法兰端两边的保护盖,在阀完全打开的状态下进行冲洗清洁。


(2)、安装前应按规定的信号(电或气)进行整机测试(防止因运输产生振动影响使用性能),合格后方可上线安装(接线按电动执行机构线路图)。


(3)、准备与管道连接前,须冲洗和清除干净管道中残存的杂质(这些物质可能会损坏阀座和球)。


(4)、在安装期间,请不要用阀的执行机构部分作为起重的吊装点,以避免损坏执行机构及附件


(5)、本类阀应安装在管道的水平方向或垂直方向。


(6)、安装点附近的管道不可有低垂或者承受外力的现象,可以用管道支架或者支撑物来消除管线的偏离。


(7)、与管道连接后,请用规定的扭矩交叉锁紧法兰连接螺栓。


4、操作和使用


(1)、操作前须确认管路和阀已被冲洗过。


(2)、阀的操作按执行机构输入信号大小带动阀杆旋转完成:正向旋转1/4圈(900)时,阀关断。反向旋转1/4圈(900)时,阀开启。


(3)、当执行机构方向指示箭头与管线平行时,阀门为开启状态;指示箭头与管线垂直时,阀门为关闭状态。


维修


拥有较长的使用寿命和免维修期,将依赖以下几个因素:正常的工作条件、保持和谐的
