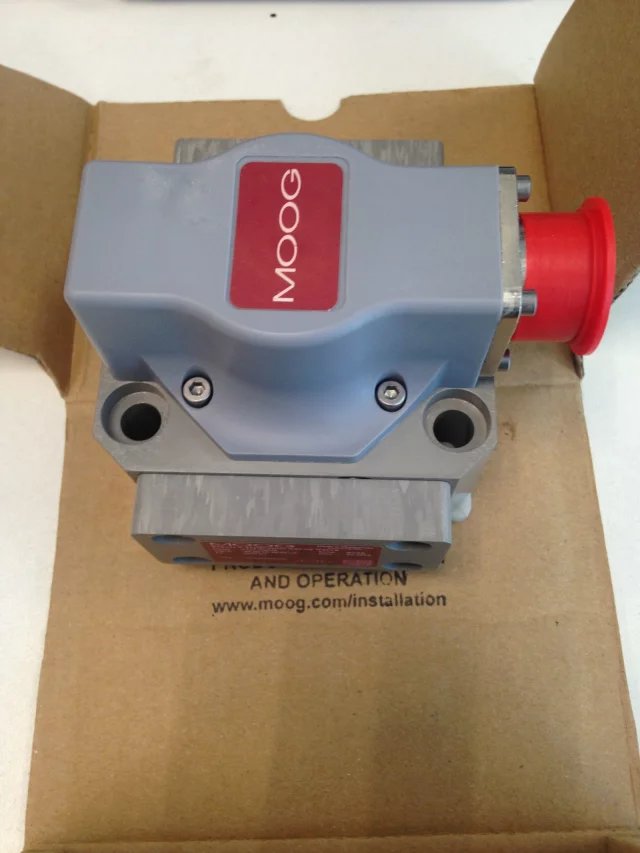

MOOG伺服阀G761-3006B
发布时间:2021-09-02 08:52:14 来源:网络 点击:
该阀芯由永磁线性力马达驱动,并且可以在从弹簧的中心位置的两个方向上灵活地驱动。广泛应用于航空航天,舰艇,冶金,化工等工程领域的电液伺服控制系统。
G761-3006B伺服阀工作原理
当MOOG伺服阀被施加到输入线圈,挡板移动到右侧。这增强了右喷嘴的节流效果,降低了流速和增加了右背压。流速增加,由于在左侧上的左侧喷嘴的节流作用,和背压降低。在阀芯两端的力量是平衡阀芯移动到左侧的出来。
高压油选自S流到C2和被发送到负载。道回油通过回油口和进油箱流经C1、阀芯的位移正比于转矩马达的输入电流,并作用于阀芯的油压与弹簧力平衡,因此转矩马达的差电流正比于在平衡状态下的位移。如果输入电流反向,流量也将得到扭转。
当电流指令信号被输入到转矩马达的线圈时,产生作用在电枢上的两端的电磁力,和电枢的驱动器弹簧管的偏转偏转它。挡板的偏转减少特定喷嘴的流速,从而改变压力上的卷轴侧接触该喷嘴。
G761-3006B伺服阀特点
•所有调整都在工厂完成
•前级是无摩擦
•高动态响应性能
•可在现场更换先导阀和碟形油过滤器
•干燥的扭矩马达和2级液压放大器结构
G761-3006B伺服阀注意事项
1.液压系统必须在安装伺服阀之前进行清洗。
2.油过滤器必须配置不低于10。
3.第一次所使用的伺服阀的预先安装管道后必须拆卸,酸洗,并磷酸化
