VOCs焚烧RTO系统中的关键设备—阀门

发布时间:2021-10-22 12:03:32   来源:网络   点击:


在VOCs废气治理系统中,阀门的开关控制着管道介质的流量大小、通断及走向,而自动控制阀门以驱动能源代替手动,实现远程自动化控制,在控制信号作用下驱动阀门 ,提高效率,提高准确率,是废气治理自动化系统中的一种关键设备。下面我们主要从有机废气治理行业中经常使用的阀门分类以及常用的电、气动方式方面简单阐述,以供学者参考。

首先我们知道,一个完整的以RTO为基础的有机废气治理系统常用的阀门有提升阀、高温阀、调节阀、开关阀及电磁阀等等,正是由于它们在系统中承担着准确、可靠的关键重任,所以对他们的深刻认识和正确选型也变得非常重要。



一、阀门的分类

1、根据驱动能源的不同

①主要为电动、气动

电动阀:使用驱动电机作为动力

气动阀:使用压缩空气作为动力

②其他动力源:液动(以液压油为动力);电磁驱动(靠电磁力带动铁芯移动、复位);气液联动, 电液联动等 。

2、根据阀门运行方式的不同

①直行程:阀芯上下做直线运动 (直通单座阀、角型阀、套筒阀)

②角行程:部分回转,通过阀芯转动 0 到 90°完成开关动作 (蝶阀、球阀)

③多回转:阀杆为螺旋运动方式,通过旋转转化为直线运动 (闸阀、截止阀)

3、控制目的

①开关型:控制阀门开启和关闭两个位置

②调节型:控制阀门开启、关闭以及任意中间过程

二、电动和气动阀门

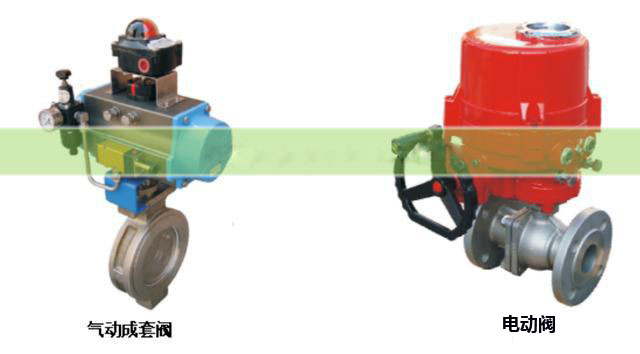

1、两种成套阀门的配置组合

①电动:电动执行器+阀门

②气动:开关型:电磁阀+气动执行器+阀门+限位开关

调节型:定位器+气动执行器+阀门

以上的各项,除了阀门本体,其他都可称之为阀门附件。



2、气动阀和电动阀的区别

①电动阀用电动执行器控制阀门,气动阀是借助压缩空气驱动的阀门

②气动阀比电动阀快,电动阀是手动和电动两用的,而气动阀是手动和气动两用,但是价格比较贵。

③电动阀用于一些管径大的地方,气动阀是很难做到的,但是电动阀的稳定性是比不上气动阀的,开关速度慢、执行机构时间较长会出现卡齿现象,但是气动阀在稳定的气源下开关速度就比较快。

④电动阀动作慢,电动阀能做到防爆的品牌不是很多;气动阀动作迅速,防爆相对来说价格比电动阀低,但如果配大品牌的附件价格就会比电动阀贵。

3、气动阀和电动阀优缺点

电动阀

优点:对液体介质和大管径气体效果好,不受气候与空气压力影响。

缺点:不适用于潮湿环境,开关速度慢。

气动阀

优点:对气体介质和小管径液体效果好,维护起来更加方便,开关速度快。

缺点:受空气压力波动的影响。比如在北方的冬季容易受到空气含水影响,造成传动部分结冰、不动作。

通常在RTO系统中,我们要求阀门动作时间快,通常会选择气动阀门。气动阀门除了阀门机械本体外,关键的控制部分诸如响应时间、故障率、准确性等取决于气动附件,常用的气动附件有以下几种有定位器、电磁阀、气动执行器等等。

三、气动阀门附件

1、定位器

定位器是控制阀的主要附件,它将阀杆位移信号作为输入的反馈测量信号,以控制器输出信号作为设定信号,进行比较,当两者有偏差时,改变其到执行机构的输出信号,使执行机构动作,建立了阀杆位移与控制器输出信号之间的一一对应关系。因此,定位器组成以阀杆位移为测量信号,以控制器输出为设定信号的反馈控制系统。该控制系统的操纵变量是定位器去执行机构的输出信号。

2、电磁阀

电磁阀里有密闭的腔,在不同位置开有通孔,每个孔连接不同的油管,腔中间是活塞,两面是两块电磁铁,哪面的磁铁线圈通电阀体就会被吸引到哪边,通过控制阀体的移动来开启或关闭不同的排油孔,而进油孔是常开的,液压油就会进入不同的排油管,然后通过油的压力来推动油缸的活塞,活塞又带动活塞杆,活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动,电磁阀从原理上分为直动式电磁阀、分步直动式电磁阀、先导式电磁阀,电磁阀主要是起到换向或者气流通断作用。

那么我们平时常说的两位三通和两位五通的含义是什么?

两位是开位和关位,三通是一个气源一个出气一个排气,五通是一个气源两个出气两个排气。三通配单作用气缸,五通配双作用气缸。



3、气动执行器

气动执行器是用气压力驱动启闭或调节阀门的执行装置,又被称气动执行机构或气动装置,不过一般通俗的称之为气动头。气动执行器有时还配备一定的辅助装置。

气动执行器还可以分为单作用和双作用两种类型:执行器的开关动作都通过气源来驱动执行,叫做DOUBLE ACTING (双作用)。SPRING RETURN (单作用)执行器一端用弹簧替代,具有复位作用。

单作用执行器的意义:要求有故障安全位置(FO、FC)的时候,单作用执行器可保证常开或常闭状态

单作用气动执行器,常开型、常闭型的含义?什么叫气开气闭?

单作用执行器,不通气的情况下是开启状态叫做常开;不通气的时候是关闭状态则是常闭。

气开:通气打开。气闭:通气关闭



鉴于仪表、阀门故障或突发停电、停气的风险及系统防爆与控制响应快速性的要求,YIHEAC的工程师们在RTO系统设计时阀门选用气动型,执行器选择单作用,如氧化炉入口阀、切换阀选用气开型阀门, 紧急旁通阀选用气关型阀门。(控制仪表也要求灵敏度高的)

正是因为我们不仅从大的方案设计上给客户提供合理的系统组成和配置,在细节上我们更是在仪表选型、阀门选型、风机选型等各种分项设备上严格把控,细节做好了,按照我们设计的思路去执行,最终才能给客户提供一套安全可靠的RTO系统,为我们的合作伙伴创造更大价值!
