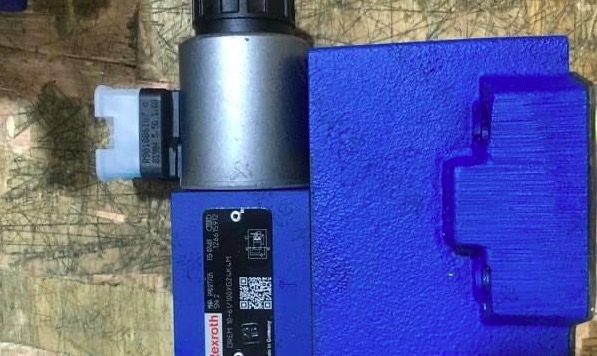

REXROTH力士乐比例减压阀DRE61X/100MG24K4/M
发布时间：2021-10-25 17:49:13 来源：网络 点击：
REXROTH比例减压阀是电控先导式三通减压阀，具有限压执行器。这类阀门用来减少系统的压力。DRE61X/100MG24K4/M减压阀的阀体包括先导控制阀、比例电磁铁、带有主控阀芯的主阀三个主要部件。
功能工作
DRE61X/100MG24K4/M比例减压阀在卸载压油口P时，弹簧保持主控阀芯处于初始位置。
这样，就会打开A和T的连接，阻止P和A之间的连接。
根据控制值，通过比例电磁铁来设定A通道中要降低的压力。
引导油由孔流入油口T处，经流量控制器后，喷嘴进入先导控制阀，再经节流间隙进入纵向沟槽。
压力从油口P到环状通道。
减压
设置控制腔中的先导压力，作为控制量的作用。
主控阀芯右移，液压油从P流到A。
应用在A油口的执行器压力通过通道和喷嘴对弹簧腔进行分流。
若油口A压力上升至先导控制阀的调节压力，则主控阀芯向左运动。A油嘴内的压力与先导控制阀上的压力调节基本一致。
限压
若油口A内的压力超过先导控制阀的调节压力，则主控阀芯进一步向左运动。
这样打开由A到T的连接，然后将油口A的压力限制为调节控制值。
工作原理
DRE61X/100MG24K4/M减压阀是直接操作REXROTH压力三通减压阀，也就是有压力二级电路的限制。用来降低系统压力。调整类型设定压力。阀处于初始位置。液压油罐从P到A通道的流量不受限制。A通道内压力通过控制线与压缩弹簧。如通道压力A超过了压缩弹簧的设定值，则控制阀芯移到控制位置，使通道A设置压力保持不变。在控制设备内，信号油和先导油通过通道A。
若通道A的压力由于执行器上的外力作用而产生，将控制阀芯子推向压缩弹簧。通过这种方式，通道A连接到通道T：控制阀芯上的控制边缘。液压液体排放到油箱中，应使压力仅能略微增加。由弹簧腔排出的漏油始终是通过通道T受到外界影响。为从A至P的自由流道，检查可选择安装阀门。压力计接口可控制二次压力。
