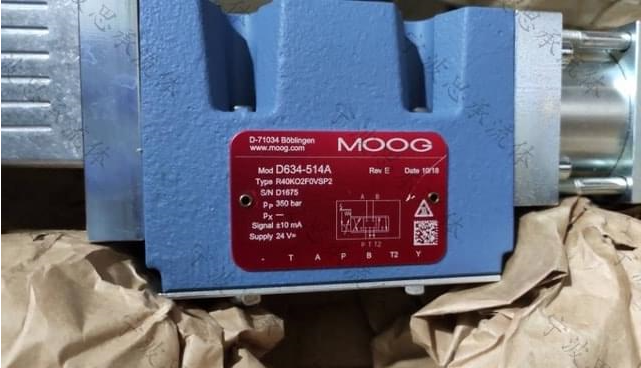

MOOG伺服阀D634-514A
发布时间:2021-11-23 10:46:42 来源:网络 点击:
MOOG伺服阀D634-514A是一种适用于三通、四通、2x2通的节流型流量控制阀。它们用于要求高动态响应的电液定位、速度、压力或力控制系统等。MOOG阀的核心是由永磁式线式电机驱动,能在弹簧对中的位置上灵活地驱动阀芯。与只能产生单向驱动力的比例电磁阀相比,这是一个很大的优势。
特点优势:
•由永磁式线性马达驱动,具有高速驱动力。
•电子零点调整。
•不需先导油源。
•标准阀芯位置检测信号可以通过次信号获取系统运行状态,有利于维护阀门。
•液压零位接近液压零位的低功率消耗。
•低滞环,高分辨率。
•压力不会影响动态性能。
•在电缆损坏或断电或紧急停机时,阀芯不需要利用外力自动回到弹簧对中位置。

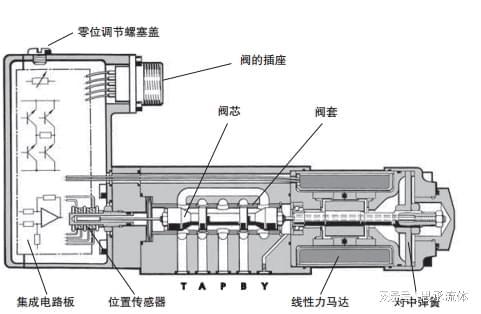

结构图:
工作原理:
MOOG伺服阀D634-514A是向集成控制放大器输入一个指令电信号(与阀门期望输出的流量成比例)来驱动先导级。这样,伺服射流管在主阀芯驱动区域的两端偏转和产生压差,推动主阀芯移动。位移式传感器测得主阀芯的实际位移(电压形式为与实际位移成比例)。该位移信号被解调后反馈给控制放大器,并与指令值相比较,基于得到的偏移信号,位移控制放大器将力矩马达驱动至指令电压反馈电压。通过这种方法,得出了主阀芯的位移与指令电信号数量成正比例。
标签:上一篇:液压系统分流集流阀
下一篇:MOOG伺服阀D634-371C
