机械反馈电液伺服阀的特点是伺服阀内部无集成电路板。阀的先导级是一个对称的双喷嘴挡板阀，由干式双气隙力矩马达驱动；输出级是一个四通滑阀。阀芯位置由一悬臂弹簧杆进行机械反馈。

此类型的伺服阀有G761系列、G631系列、-072系列等，本文将以典型的G761系列为例，对机械反馈的电液伺服阀电气接线进行说明。

力矩马达线圈

插头型号：

伺服阀带有标准的4芯电气插座，与MS3106F 14S-2S或其它相同的插头相匹配。

线圈连接：

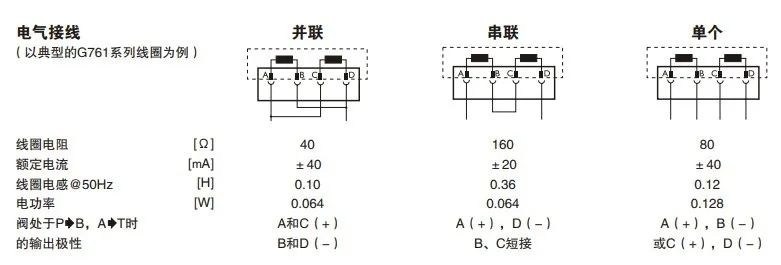

伺服阀有两个线圈（分别为AB和CD），所以可根据需要，在配套插头端将力矩马达的两个线圈外接为串联、并联或单线圈中的任何一种工作形式。

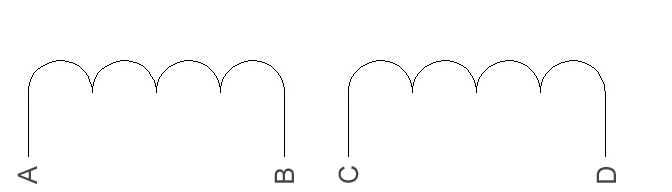

线圈原理图

单线圈接法

输入电阻等于单线圈电阻，线圈电流等于额定电流，电控功率P=In2Rc。

串联接法

输入电阻为单线圈电阻Rc的两倍，额定电流为单线圈时的一半，电控功率为P=In2Rc。

并联接法

输入电阻为单线圈电阻的一半，额定电流为单线圈接法时的额定电流，电控功率为P=In2Rc。

由于力矩马达的4个工作气隙不可能做到完全相等和对称，单线圈工作时往往导致伺服阀流量特性不对称度加大，因此，一般不推荐单线圈工作。串联工作和并联工作不存在这方面的问题。

串联和并联相比较，推荐采用并联工作，因并联工作时的电感比串联工作电感小。此外，并联工作时，如果一个线圈断接了，伺服阀仍能正常工作，具有余度作用。

额定电流：

规定额定电流时，必须规定线圈的连接形式。当线圈串联连接时，其额定电流为单线圈连接或并联连接的额定电流一半。

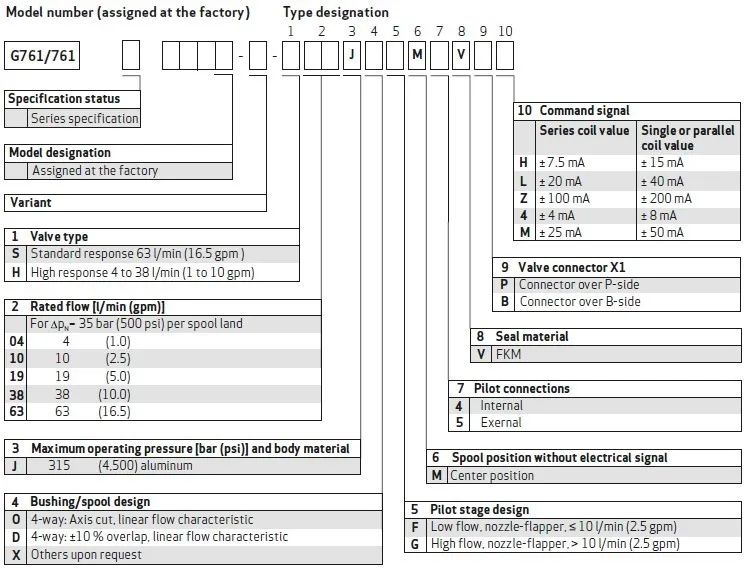

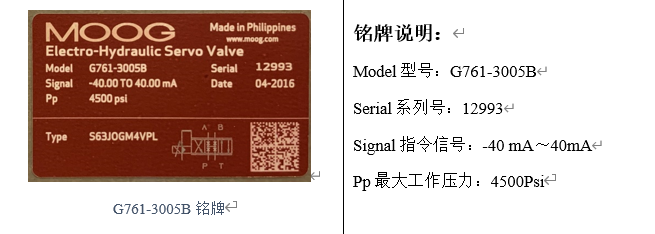

额定电流由伺服阀铭牌上Type（类型说明）的第10位代码来决定。例如G761-3005B铭牌上Type S63JOGM4VPL 的第10位代码为“L”，则单线圈连接或并联连接时额定电流为±40mA，串联连接时额定电流为±20mA。
