电反馈（EFB）中的电液流量伺服阀本身带集成控制电路，通过可变式差动位移传感器（LVDT）进行阀芯位置反馈，进而实现阀芯位置闭环控制。伺服阀的插座为6+PE或11+PE；本文以D661系列伺服阀为例，对电液流量伺服阀的模拟指令输入的接线进行说明，为其接线提供参考。

Part.1

确认伺服阀插座针脚定义

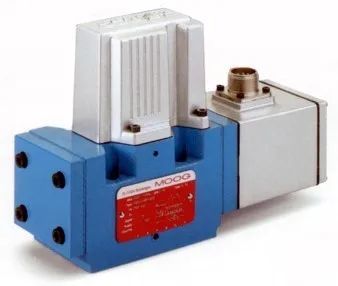

D661系列伺服阀

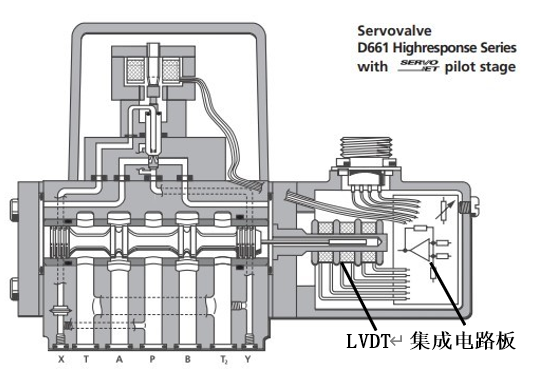

D661系列伺服阀结构示意图

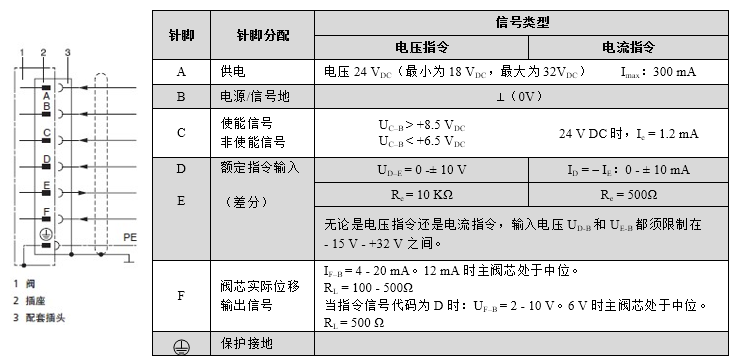

1、带6+PE插座的阀的接线

符合 EN 175201 中 804 部分的标准，配套插头（金属外壳）须事先保护接地连接。

伺服阀6+PE插座

6+PE插头

D661系列 带6+PE插座的阀的接线

2、带11+PE插座的阀的接线

符合 EN 175201 中 804 部分的标准，配套插头（金属外壳）须事先保护接地连接。

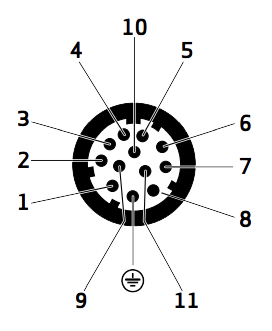

伺服阀11+PE插座

11+PE插头

D661系列 带11+PE插座的阀的接线

Part.2

确认模拟指令输入信号类型

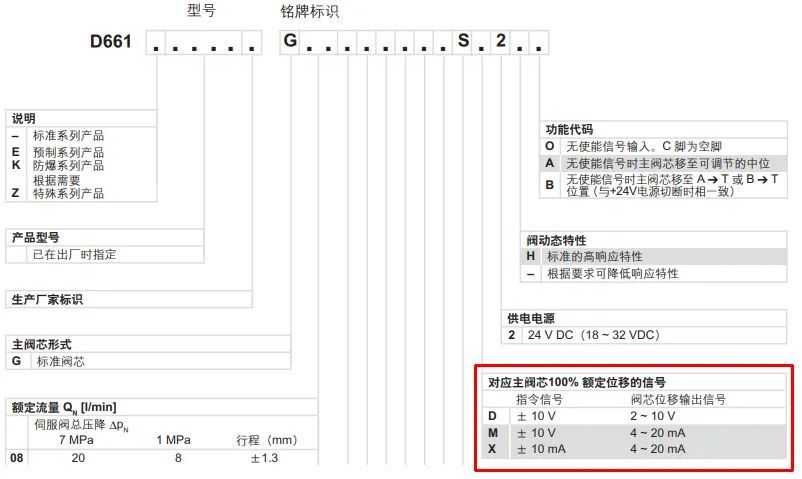

模拟指令输入信号类型，可以查看伺服阀铭牌标识（Type）上的第10位代码，查询相应型号的伺服阀产品手册中的订货信息来确认，例如D661-G....A 系列伺服阀订货信息如下：

电液流量伺服阀常用的信号类型

注：其它信号范围请咨询MOOG；

Part.3

模拟指令输入接线说明

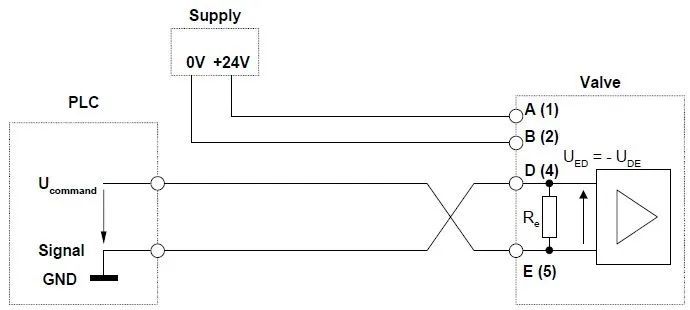

1、±10V浮动指令输入信号

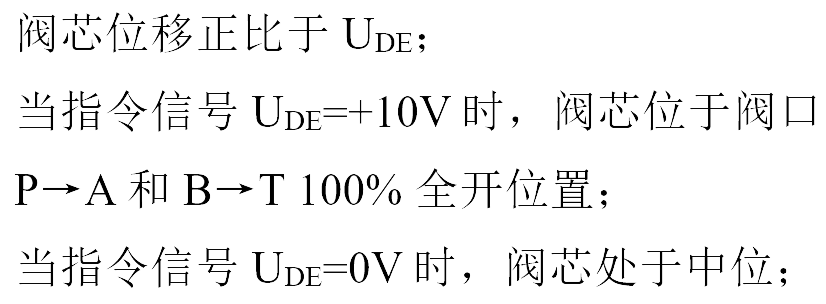

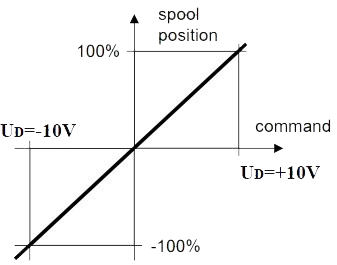

阀芯位移信号曲线

可根据所期望的流动方向使用D脚或E脚，未使用的针脚连接至PLC的信号地。

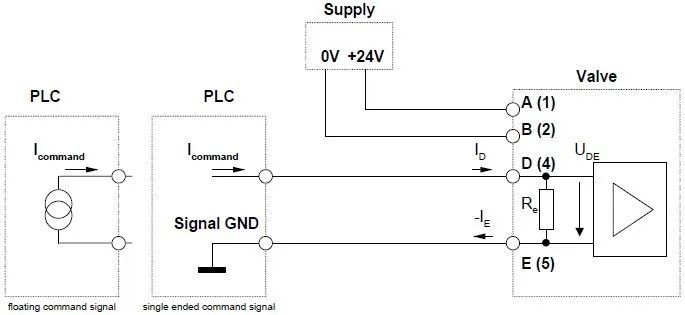

2、±10mA浮动指令输入信号

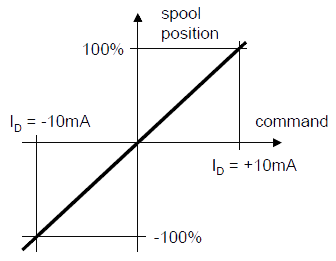

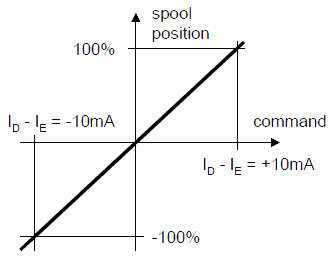

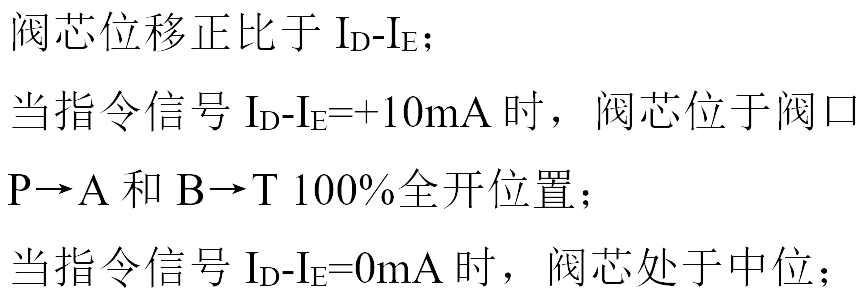

阀芯位移信号曲线

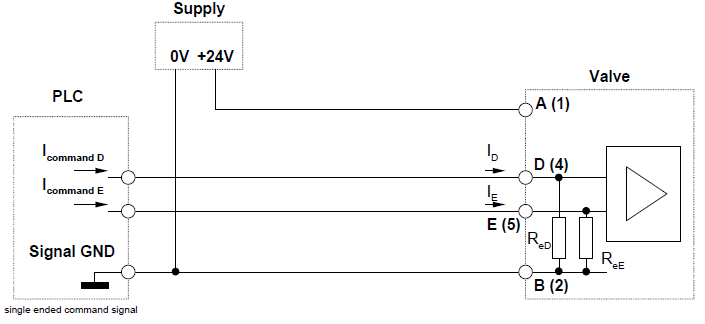

对于单端输入信号，可根据所期望的流动方向使用D脚或E脚，未使用的针脚连接至PLC的信号地。

3、±10mA差分指令输入信号

阀芯位移信号曲线

4、±10mA指令输入信号

5、4-20mA指令输入信号

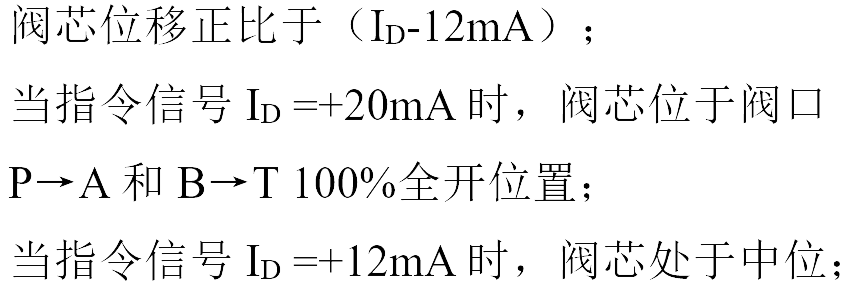

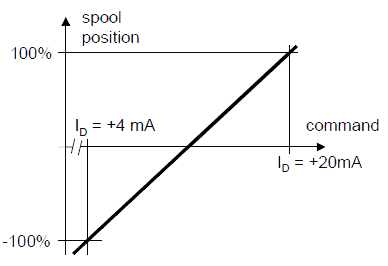

阀芯位移信号曲线

可根据所期望的流动方向使用D脚或E脚，未使用的针脚悬空。
