最大流量 80 L/min



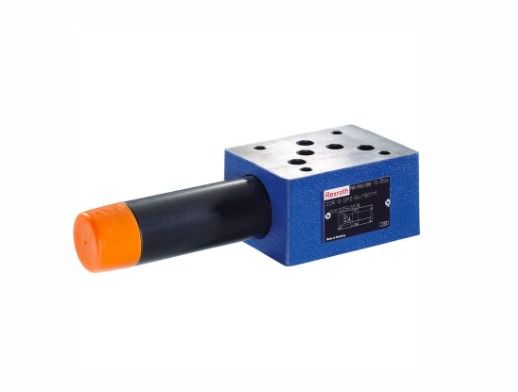

ZDR 型阀是一种采用叠加阀板设计的直动式减压阀，可限制次级油路的压力。用于降低系统压力。

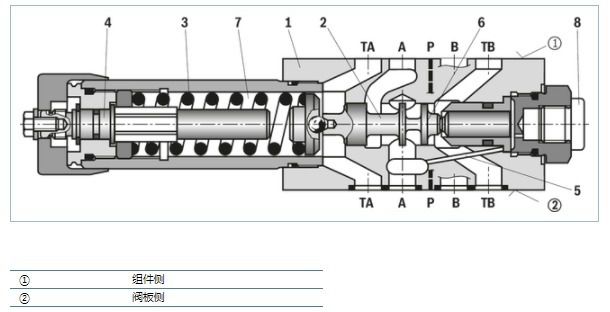

减压阀主要由壳体 (1)、控制阀芯 (2)、压缩弹簧 (3)、调整类型 (4) 和可选单向阀组成。



通过调整类型 (4) 设置次级压力。



型号“A”



在初始位置时阀门处于打开状态。液压油可以不受限制地从通道 A➀ 流向通道 A➀。同时，通道 A➀ 中的压力通过控制油路 (5) 作用于与压缩弹簧 (3) 相对的柱塞表面。如果通道 A➀ 中的压力超过在压缩弹簧 (3) 处设定的值，则控制阀芯 (2) 将相对压缩弹簧 (3) 移动到控制位置，并使通道 A➀ 中的调定压力保持恒定。



通过控制油路 (5) 从通道 A➀ 内部提供控制信号和先导油。



当通道 A➀ 中的压力因作用于执行机构的外力而继续增加时，控制阀芯 (2) 将继续相对压缩弹簧 (3) 移动。



这样，通道 A➀ 将经由控制阀芯 (2) 上的控制边 (6) 和壳体 (1) 与油箱（通道 TB）相连接。这样一来，大量液压油将流回油箱，以使压力不再增加。



来自弹簧腔 (7) 的漏油排泄始终通过通道 TA 在外部实现。



压力计连接 (8) 用于控制阀的次级压力。



单向阀可用于实现从通道 A➀ 至 A➀ 的自由回流，但仅限于型号“A”。
