单座调节阀

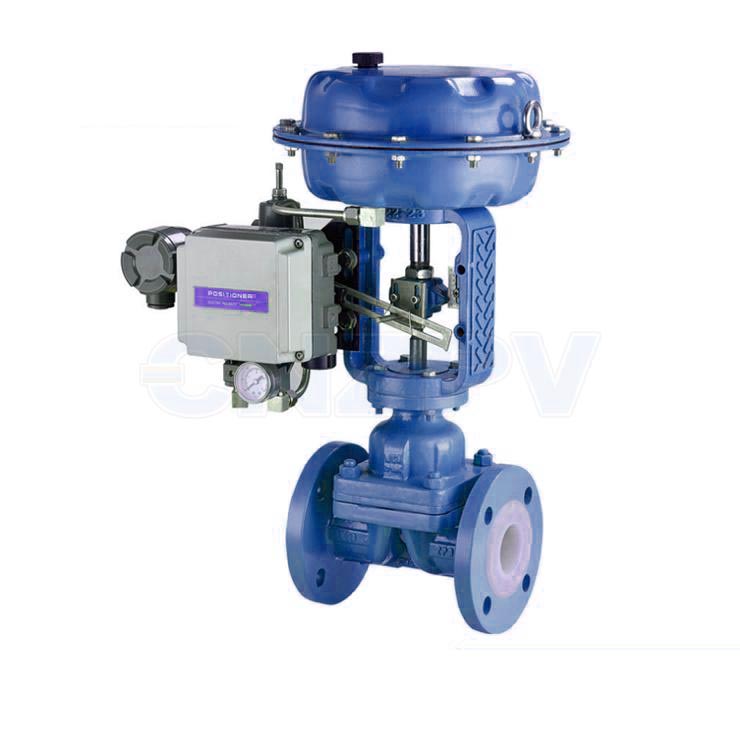

单座调节阀 如图所示，直通单座调节阀有一个阀芯和 一个阀座。图中，阀杆与阀芯连接，当执行机构作直线 位移时，通过阀杆带动阀芯移动。上盖板用于压紧填料 ，上阀盖与阀体用螺栓连接，用于阀杆和阀芯的中心定 位。阀座与上阀盖一起，用于保证阀芯与阀座的中心定 位，并在阀芯移动时，改变流体的流通面积，从而改变 操纵变量，实现调节流体流量的功能。图中的阀芯导向 采用顶导向方式。一些直通单座调节阀采用顶底导向方式， 提高导向精确度。一些小流量直通控制阀常采用阀座导 向方式。直通单座控制阀只有一个阀芯和一个阀座，是 一种最常见的控制阀。

单座调节阀其特点如下：

泄漏量小，容易实现严格的密封和切断，例如，可采用金属与金属的硬密封，或金属与聚四氟乙烯或其他复合材料的软密封，标准泄漏量为0.0l％C(C是额定流量系数)。

允许压差小，例如，DNl00阀的允许压差仅120kPa。

流通能力小，例如，DNl00的直通阀的流通能力仅为100。

由于流体介质对阀芯的推力大，即不平衡力大，因此，在高压差、大口径的应用场合，不宜采用这类控制阀。

近年来，阀笼结构的直通控制阀由于其具有维护简单、改变阀座可改变阀门流量特性的优点而得到广泛应用。为了降低阀芯所受到不平衡力的影响，可采用大推力的执行机构，采用直通双座阀结构，也可采用平衡阀芯的阀笼式结构。在阀芯上部和阀笼缸体之间采用石墨润滑的滑动活塞环，用于阀芯与阀笼之间的密封。阀笼与上阀盖之间也采用阀帽垫片、螺旋垫片等进行密封，保证上游高压流体不会进入下游低压腔内。此外，流体经阀芯顶部的平衡连接孔，同时作用在阀芯的底部和顶部，消除了大部分静态不平衡力，并具有一定的阻尼作用，减小流体流动引发的振动等扰动的影响。
