BUROCCO流量控制阀800系列计算流量
发布时间：2022-05-23 11:10:16 来源：网络 点击：
BUROCCO流量控制阀800系列计算流量
第一种情况：出口绝对压力比入口绝对压力高
CV=Q/(16√(ΔpP1))
Q=流量 单位kg/h
=压差 单位bar
P1=阀门入口绝对压力
第二种情况：出口绝对压力比入口绝对压力低50%（临界流量）
CV=Q/(10√(ΔpP1))

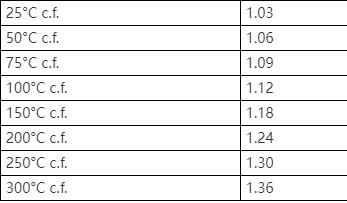

过热蒸汽的修正系数
通过以下与过热温度有关的校正因子得出CV值。
气体
第一种情况：出口绝对压力大于入口绝对压力高50％
CV=
Q=流量 单位kg/h
=压差 单位bar
P2=阀门出口绝对压力 单位bar
Y=相对于空气的气体比重（空气比重）
T=绝对温度（t+273）°C
第二张情况：出口绝对压力比入口绝对压力低50%（临界流量）
CV=
P2=阀门入口绝对压力 单位bar
Burocco 800系列控制阀门采用双通球形方法体及螺栓固定式阀座，底部用于检查，更换阀塞（反向型）。阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护。这类阀门尤其适用于中小工厂中的调节。
应用：800/803系列控制阀可控制多种流体：蒸汽、过热水、非爆炸性气体、腐蚀性液体等。所以，这类阀门可用于多个领域：纺织印染设备、化学品设备、水处理设备、食品设备、一般工业设备。根据客户要求，可将阀门用于特殊领域。
产品参数
工作控制方式
-2V-NC常闭（空气打开，直通阀）
-2V-NO常开（空气关闭，直通阀）
-3V-分流/合流阀

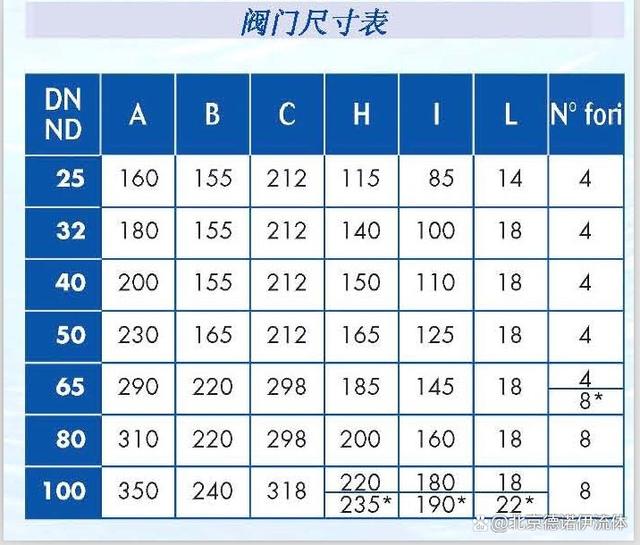

尺寸 -DN15-DN100(1)
压力等级 -PN16-PN40
阀体材料： -球墨铸铁、碳钢 、-不锈钢
阀座：-不锈钢
-连接方式：-法兰
阀盖：-不锈钢
阀塞：-等百分比、线性、V型端、小流量
自调节填料箱：纯PTFE “V”形环、V”形环+石墨环
阀壳：、-球墨铸铁 GS400-12(环氧清漆)
执行器
-正反向气动作用板，采用FE冲压板(环氧清漆)
-规格：S.200、S.275、S.340、S.430
-标准弹簧范围：3-15psi、6-18psi、6-30psi
-电流设备：行程指示器
-附件：手动控制用手轮、电动定位器、气动定位器、阀门行程末端微动开关、接近传感器、减压过滤器、转换器。
密封等级：-符合UNI EN1349标准的规定
使用限制
-采用球墨铸铁阀体的阀门：最低温对-5℃，最高温度180℃；
-采用WCB钢阀体的阀门:最低温对-5℃，最高温度200℃
-采用AISI316 钢阀体的阀门：最低温对-20℃，最高温度200℃
800系列控制阀采用双通球形阀体及螺栓固定，底部用于检查，更换阀赛（反向型）。阀塞在导向件控制下进入上部，且自调节式填料箱不需要维护，这类阀门尤其适用于中小工厂的调节。
803系列控制阀门采用螺栓固定阀座形式球形阀体与焊接阀座式三通。V型端口阀塞在导向件的控制下进入上部，且自调节式填料箱不需要任何维护，这类阀门yo切适用于中小设备的调节。
