全自动动三轴试验系统 Dynatriax EmS
发布时间：2022-05-26 20:08:26 来源：网络 点击：
意大利Controls旗下WF品牌的动三轴试验系统Dynatriax EmS能够在饱和和非饱和条件下自动进行动三轴试验。具有多功能，可以模拟不同条件下的动荷载，从用户自定义的波形到从现场获得的波形都可以实现。
标准：ASTM D2850 | ASTM D4767 | ASTM D7181 | ASTM D3999 | ASTM D5311 | BS 1377:7 | BS 1377:8 | AASHTO T307
可靠、精确
配备了新型伺服电机驱动（EmS）技术，比常规系统更可靠且精确，几乎无需维护。
高效、可重复
允许自动进行完整的动态三轴测试，无需中断或操作人员干预，节省时间，保证试样结果的精度和可重复性。
高速电脑控制系统
三轴闭环控制，连续监测所有传感器的状态，可以随时更改预设的试验参数，以保证在试验各阶段完全自动化。
智能和用户友好的软件
易于使用的Dynatriax 软件允许进行标准和用户从现场测量得到的自定义波形 (从强震到平静的海浪)。
高性能、多功能
高性能作动器，轴向动荷载最大可达15kN，采用精密的PID闭环控制，允许对饱和、非饱和条件下的试样进行动态和静态测试。
环保、维护量少
Dynatriax收益于新型EmS技术，围压和反压 控制系统的能耗很低，维护量少，使用寿命长。

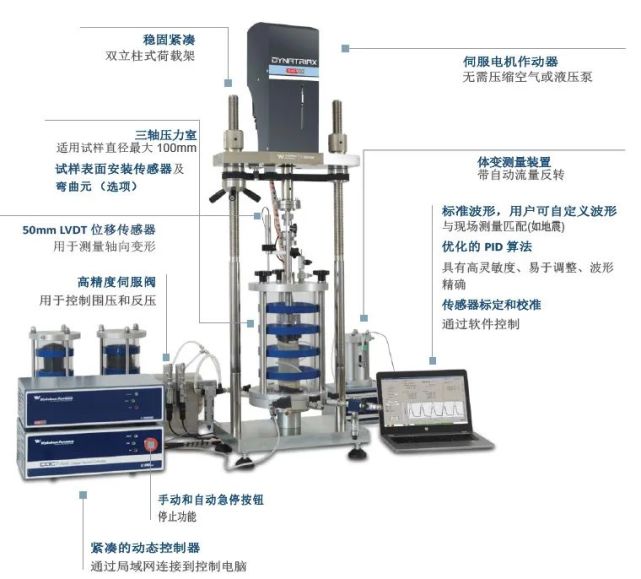

系统结构
技术参数
Dynatriax测试范围
Dynatriax EmS可以进行一系列的三轴试验，从静态（应力路径和有效应力路径）到动态测试 ，可以进行饱和土和非饱和土测试(通过轴平移方法，采用双壁压力室)。弹性模量测试也可以通过额外的软件包进行。
静态和动态三轴测试
ASTM D2850 | ASTM D4767 | ASTM D7181 | BS 1377:6 | BS 1377:7 | BS 1377: 8
Dynatriax EmS允许开展一系列三轴测试：
有效应力
应力路径
K₀测试
动态测试
其他测试
非饱和土测试
用于非饱和条件下土体力学参数的测定和土壤持水特性的研究。
弹性模量测试
在交通荷载下，模拟柔性路面下材料的物理状态和应力状态，用于确定压实土样的弹性模量
高性能作动器，带高精度PID控制系统
采用高性能电机作动器施加轴向荷载，最大动荷载可达15kN，进行高精度PID闭环控制，确保快速、平稳和准确达到目标荷载，然后保持高度的准确性。水下荷重传感器也提供高精度的测量。

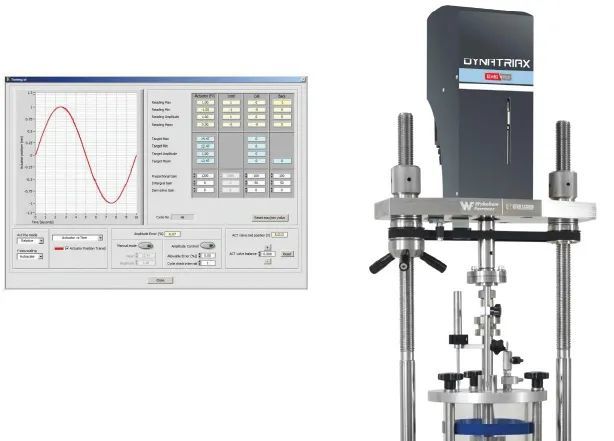

Dynatriax智能软件

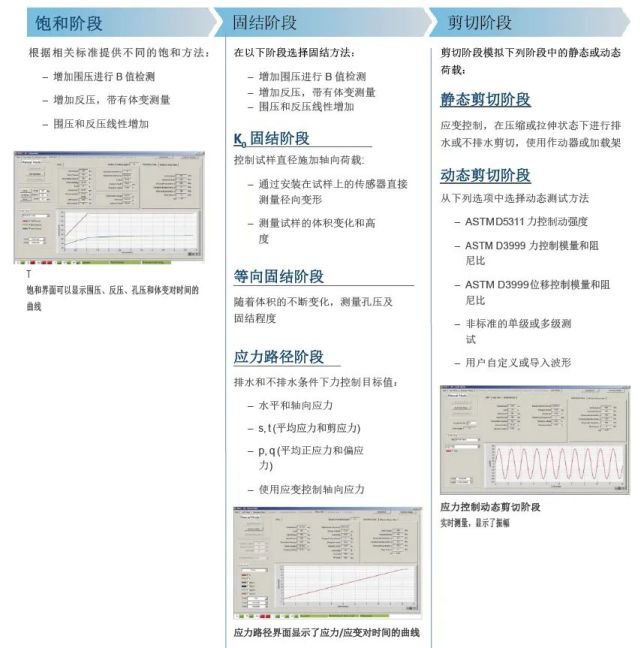

该系统提供的计算机上预装了多任务、用户友好、基于windows的软件。该软件提供如下阶段的测试步骤及动三轴试验：
软件升级包
非饱和土试验软件包
这个软件包包含一个用于控制孔隙气压的伺服阀和一个压力传感器，允许采用轴平移方法自动进行所有试验阶段：
• 同时独立控制孔隙气压 、孔隙水压和轴向应力
• 固结、土水特征曲线及剪切阶段
• 每个阶段的数据记录

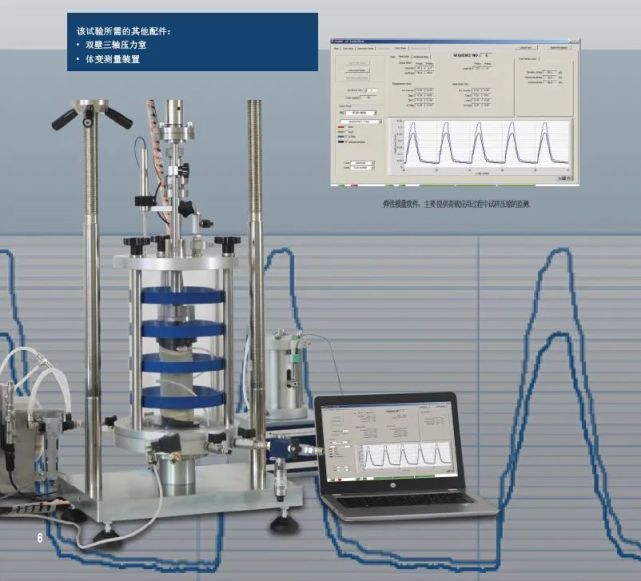

弹性模量软件包
这个软件包设计主要根据AASHTO T307标准进行弹性模量测试：
• 静态围压和动态循环两个标准阶段，用于模拟路基土或路基填料
• 具有创建自定义次序选项，保存后自动进行
• 实时监测记录数据，对单个阶段的数据进行处理
