压力控制阀的类型以及是运作方式
发布时间:2022-06-14 11:34:46 来源:网络 点击:
压力控制阀的种类有哪些?
压力控制阀的主要功能是保护系统免受超压,这种压力可能是由于流体需求的减少而发生的,也可能是因为在阀门打开和关闭期间导致的波荡而发生的。这些阀门能够控制和调节流体动力系统中的压力,而且这些阀门尺寸较小,因此可以安装而不会占用空间。通过在系统中使用压力控制阀,我们可以确保系统的正确和安全功能,这些阀门能够消除容器、管道的压力。一些压力阀可用于将压力保持在所需的限制范围内。压力控制阀大多是泄压阀,它们可以通过提升喷嘴来释放压力。溢流阀大多安装在压力源和系统隔离阀之间。压力控制阀用于具有液压和气动系统的系统,以便它们可以保护系统免受超压。
压力控制阀的主要类型有:
1. 压力调节器
2. 平衡阀
3. 顺序阀
4. 卸载阀
5. 安全阀
6. 减压阀
7. 制动阀
为什么我们需要使用压力控制阀?
用于限制最大压力
使用该阀可以设置背压,达到一定压力时会发出信号
它可以保护泵免受超压
可卸载系统压力
它将主回路压力降低到子回路中的较低水平
压力控制阀的类型及其工作原理

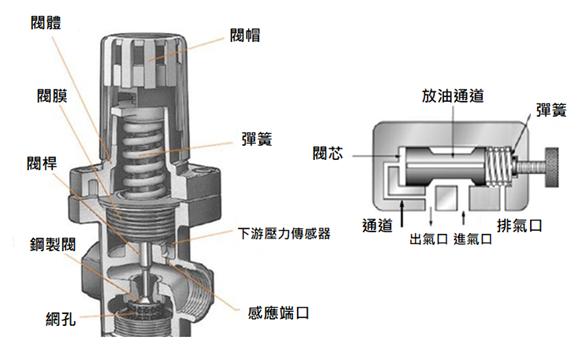

压力调节器
压力调节器也称为减压阀,它可以将输出压力保持在设定值。这些阀门可以控制管路中的压力,用于液压系统中,以便它们可以保持液压系统中的减压。出口压力由弹簧加载阀芯控制,弹簧设置为控制压力,因此如果出口压力小于弹簧设置,则阀芯将改变其位置。因此从入口到出口的流动发生,如果出口压力增加,阀芯将移回其位置,内部通道允许出口压力流向与弹簧相对的阀芯端。仅当出口压力平衡弹簧力时,阀芯才会移回其位置。
如何选择压力调节器
根据正常管路压力
根据调节压力下所需的最大流量
根据要求的压力精度等级
必须根据最大和最小调节压力来选择
在选择压力调节器时,我们必须考虑调节频率,还需要考虑位置和应用
应根据所需管道尺寸选择

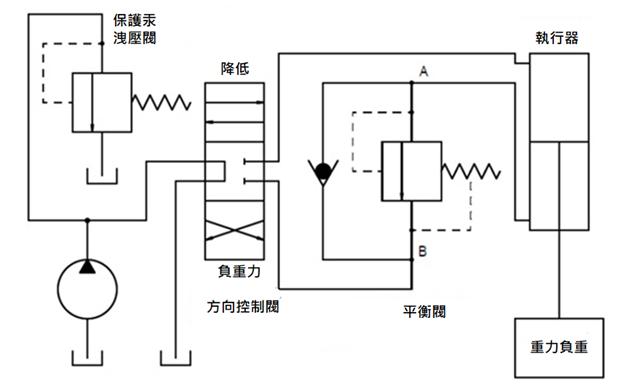

平衡阀
平衡阀允许一个方向的流动并限制另一个方向的流动,该阀将保持背压,以防止负载下降。这些阀也称为负载保持阀,安装在方向控制阀和气缸之间,将为气缸提供液压阻力。这些阀门可以在部分回路中保持设定压力,通过这样做可以平衡重量或力。这些阀门与单作用气缸一起使用,可降低负载,因此,当泵不工作时,这些阀门可以防止负载下降,这是通过保持对负载的背压来完成的。当泵开始工作时,流体将流过止回阀,它只会提供较小的阻力。当方向控制阀向右移动时,平衡阀将打开,它会为流动提供阻力,这种阻力可以通过弹簧控制,从而防止负载快速下降。

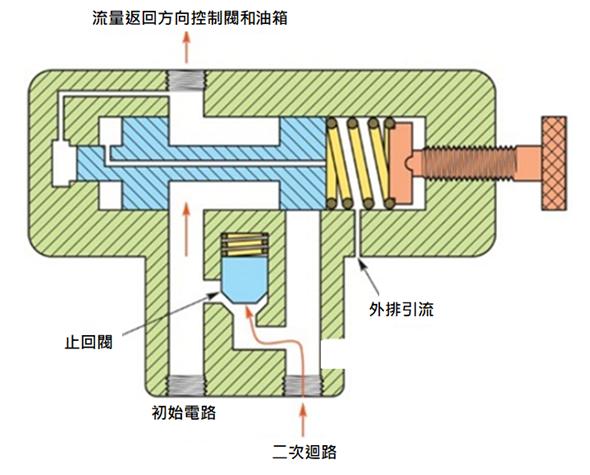

顺序阀
这些阀门可以控制电路的两个分支之间的操作,以顺序方式控制流体流动,它们可以控制两个执行器的操作顺序,流量可以通过该阀以顺序方式转移。该阀可以控制阀门中的压力,并感应入口压力。通过使用顺序阀,我们可以确定在激活另一个分支之前在一个分支中达到压力水平。因此,只有在完成第一部分后,才能将流体流向下一部分。在正常情况下,顺序阀将关闭并允许流动,直到阀门达到其压力水平。因此,当第一段完成时,该段的压力会升高,并且会被压力感应通道感应到,因此阀芯中的压力会比弹簧压力增加,且阀芯会移动,然后将流量转移到下一个回路。
卸载阀
这些阀门可以在不需要流量时通过卸载泵来节省能源,因此,通过使用该阀,泵可以在最小负载下运行。这些阀门用于液压回路,它可以将多余的流体转移到油箱中,这样可以减少热量并节省能源。卸载阀的端口将连接到要卸载的管线,通过使用先导端口感测压力并发送信号以卸载流量。因此当系统压力达到设定压力时,阀芯将被提升,然后产生从泵到水箱的流动。
制动阀
制动阀可以比较入口和出口的压力,这是在传感线的帮助下完成的。如果进气口有压力,电机会转动。由于入口压力,活塞将向阀芯移动,并且阀门将打开,因此可以实现电机运动。然而,当入口处的压力降低时,活塞会移动,弹簧阀芯会施加压力以减少电机运动及其负载。
