美国MILLER米勒进口气动调节阀

发布时间：2022-07-06 11:41:17 来源：网络点击：

美国米勒调节阀是一个局部阻力可以改变的节流元件﹐由于阀芯在阀体内移动﹐改变了阀芯与阀座之间的流通面积﹐即改变了阀的阻力系统·通过介质的流量也可相应的改变·从而达到调节工艺参数的目的。这些工艺参数包括压力·温度·液位及流量

进口气动调节阀执行器工作原理

由调节仪表来的电或气信号经定位器转换而成的气压被输入到膜式内，作用于膜片上产生推力,使输出轴移动，同时压缩弹簧和弹簧的反作用力相平衡，使输出轴到达预定的位置

气开式一就是随信号压力的增大流通截面积也增大一FC

气关式一就是随信号压力的增大流通截面积减小—FO

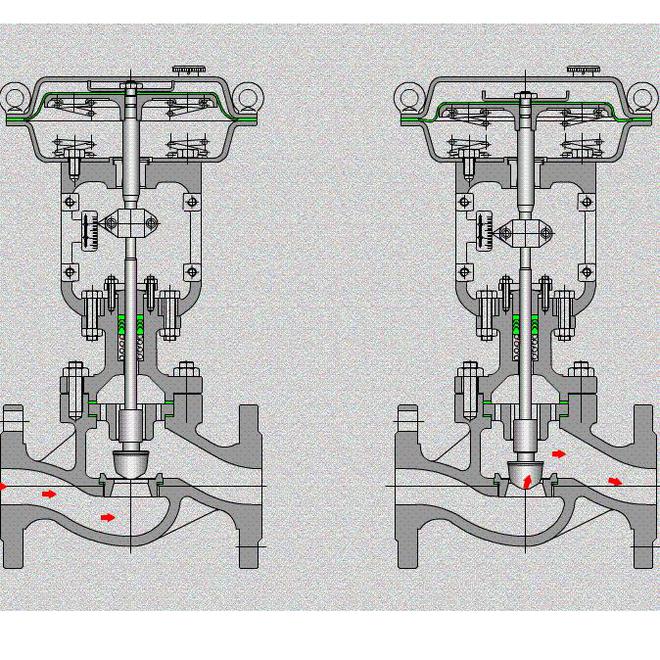

进口气动调节阀工作原理

调节阀接受执行机构的推杆输出位移，通过阀杆带动阀芯在阀体内移动，改变阀芯与阀座之间的流通面积,达到改变阀对液体的局部阻力,使被调介质的流量相应改变，从而达到调节工艺参数的目的

正装一指阀芯向下移动时，阀芯与阀座间的流通面积减小

反装一指阀芯向下移动时，阀芯与阀座间的流通面积增大

美国米勒阀门定位器工作原理

阀门定位器是典型的位移平衡仪器,它接受气动调节器的控制信号，经信号转换、比较、放大后,输出与控制信号成比例的气压信号至气动调节阀的执行机构，达到精确控制。

常见问题及解决办法

1。问题现象:阀不受输入信号控制，即使现场转动手轮，阀杆也完全不动作。

故障原因:通常是阀芯被异物卡死，或阀杆被卡死

解决方法:拆阀，将异物取出，必要时需重新标定。

2.问题现象:阀受输入信号控制，但阀关不死

故障原因

通常是阀座内漏，或阀座底部有异物，或阀杆局部受卡

解决方法:若是内漏，可将阀芯下调，重新标定;若有异物，需拆阀清理

3.问题现象:现场输入阀开度与中控指示阀开度不符

故障原因:阀门定位器反馈故障

解决方法:需重新标定

4.问题现象:现场阀显示已全关,但仍有介质通过

故障原因:一般是阀芯或阀座受磨损或气蚀

解决方法:拆阀检查，必要时需研磨阀芯

5．问题现象:仪表气源与控制信号都正常，但控制气压压力指示为零

故障原因:阀门定位器故障

解决方法:更换阀门定位器

6．问题现象:调节阀虽然动作

但很迟钝或跳开

故障原因:阀体内含有粘性大的介质堵塞，结焦，或膜片，O型圈等渗漏

解决方法:拆阀检修
