进口自力式压力调节阀-MILLER
发布时间:2022-08-02 12:36:06 来源:网络 点击:

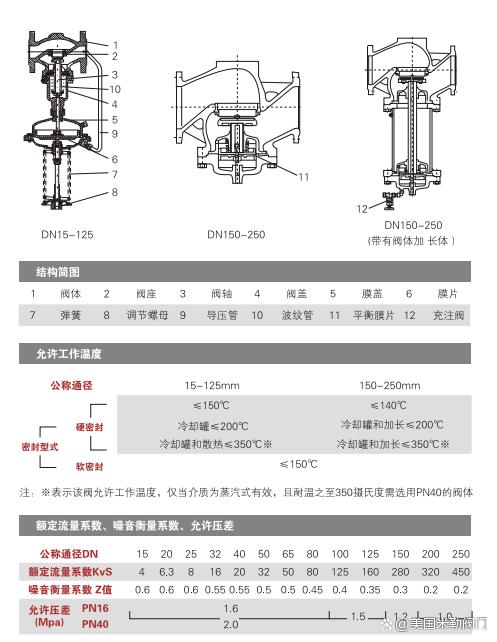

MILLER C30系列自力式(阀后)压力控制阀(阀后压力控制),由控制阀门、执行器和一个设定压力的弹簧组成。适用于非腐蚀性的液体、气体和蒸汽,在系统管道中的阀后压力控制,当阀
后压力升高时,控制阀关闭。
主要特点如下
1、具有压力平衡功能,灵敏度高
2、低噪音,性能可靠,免于维护
3、采用标准模块化设计
4、通过组合件,可以进行多项组合控制
工作原理
工艺介质的阅前压力P1经过阀芯、阀座的节流后,变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在项盘上,产生的作用力于弹簧的反作用力相平衡,决定阀芯、阀座的相对位置,控制阀后压力。当阀后压力P2增加时,P2作用在顶盘上的作用力也随之增加。此时,顶盘的作用力大于弹簧的反作用力,使阀芯阀关向阀座的位置,直到顶盘的作用力与弹簧反作用力相平衡为止。这时,阀芯与阀座之间的流通面积减少,流阻变大,从而使P2降为设定值。同理,当阀后压力P2 降低时,作用方向与上述相反,这就是阀后压力调节时的工作原理。当需要改变阀后压力P2的设定值,可调整调节螺母。
