用途

使用范围除电厂除灰—干除灰系统（气力除灰系统）外，还可以应用在以下对阀门耐磨损和耐冲刷性能要求较高的领域：

1.选矿厂/选煤厂：干矿粉状煤粉矿渣等物料的分选和输送。

2.水泥行业：水泥粉料输送、放料。

3.面粉厂：面粉输送管道。

4.其他粉末或较大固体颗粒等高磨损高冲刷介质的气力输送、进料出料。

结构：

1. 闸板、阀座均高性能增韧工程陶瓷制造，具有出色的耐冲刷、耐磨损性能。

2. 闸板之间内置有弹簧，以弹簧双向柔性预紧压力来实现自紧式密封，具有低压双向密封，启闭过程无卡涩及积灰现象。

3. 阀门启闭过程中，陶瓷闸板自旋转与陶瓷阀座均匀研磨，从而 大的降低磨损并提高产品的使用寿命。

4. 阀体对通道偏心设计，在阀板开启排泄物料时会产生物料涡流，物料涡流会清扫阀体内腔的卡塞物料，阀体上设置有吹扫口，以便于在检修阀门时通过外接气源来辅助清除阀门内的积灰。

特点：

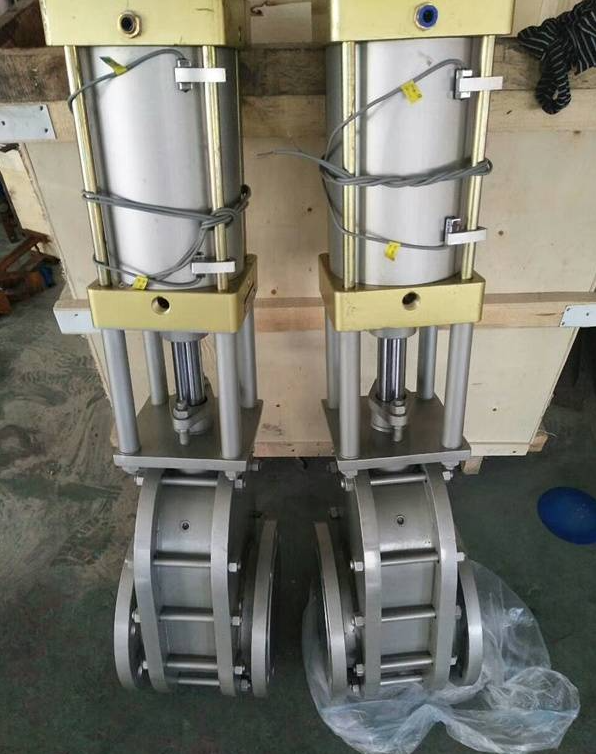

1. 陶瓷双闸板闸阀又称陶瓷平行双闸板闸阀或陶瓷干灰阀，其启闭件（陶瓷闸板）由阀杆带动作升降运动，陶瓷双闸板阀由气缸或手轮驱动，阀杆带动阀板上下移动实现阀门的启闭，阀门启闭过程中依靠双闸板之间内置弹簧的预紧力使陶瓷闸板和陶瓷阀座达到可靠的密封比压从而实现密封。

2. 在开启排卸物料时，会产生涡流，形成的物料涡流会自行清扫阀门内腔，从而有效避免阀门内部积料，卡堵等情况的发生。

执行标准：

设计与制造 GB/T 12224 连接端尺寸 结构长度厂商标准法兰尺寸 JB/T 79.1检验与试验GB/T 9092 材料碳钢GB/T 12229 不锈钢 Gb/T 12230标志 Gb/T 12220供货Gb/T 12252

零部件材料

序号 名称 材料 序号 名称 材料 1 阀体WCB6 中阀体 WCB 2 阀座 结构陶瓷7 填料 柔性石墨 3 阀板WCB+结构陶瓷8 填料压盖WCB 4 阀板座 WCB9 支柱 25# 5 螺母25#10 气动装置成品件

外形结构尺寸

DN PN(Mpa) L D D1 C H n-d 501215 16012516 5104-Φ18 65 220 180 145 18580 4-Φ18 80 260 195 16020 6108-Φ18 100260 215 180 20 670 8-Φ18 125 310 245 210 227808-Φ18 150 310 280 240 24 8508-Φ23 175310 310 270 26950 8-Φ23 200310 335 295 26 1050 8-Φ23 250450 405 350 30 119012-Φ25 300480 46040030 135012-Φ25

结构尺寸图:
