固态继电器(简称SSR),是一种全部由固态电子元件组成的新型无触点开关器件,它利用电子元件(如开关三极管、双向可控硅等半导体器件)的开关特性,可达到无触点无火花地接通和断开电路的目的,因此又被称为“无触点开关”。

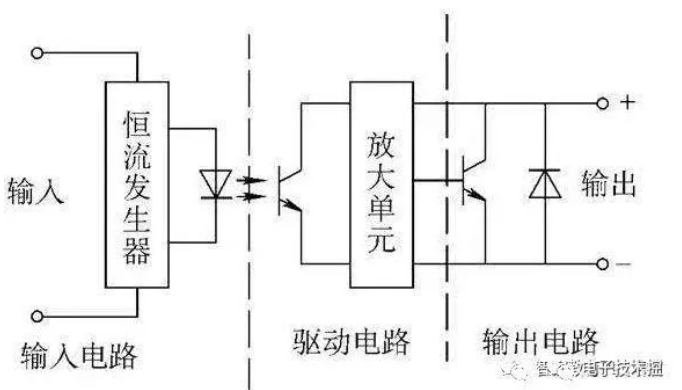

其内部原理图如下：



工作时只需在输入电路加上一定的控制信号,就可以控制输出电路两端之间的“通”和“断”,实现“开关”的功能,其中驱动电路的功能为输入的控制信号提供一个输入/输出端之间的通道,但又在电气上断开SSR中输入端和输出端之间电路的联系,以防止输出端对输入端的影响,驱动电路用的元件是“光耦合器”,它动作灵敏、响应速度高、输入/输出端间的绝缘(耐压)等级高。

电磁继电器与固态继电器之间的区别：

1、结构区别：电磁继电器利用线圈产生磁场吸合触点，改变触点状态来工作；固体继电器用电子元件实现输入控制输出功能，无触点动作，输入和输出是隔离的。

2、工作方式区别：

电磁继电器是利用电磁感应的原理，通过线圈的磁力来控制电路通断，触点可以在交、直流电路中工作；固态继电器依靠半导体器件和电子元件的电、磁和光特性来完成其隔离和继电切换功能，因此，分直流输入-交流输出型、直流输入-直流输出型、交流输入-交流输出型、交流输入-直流输出型。

3、工作状态区别：电磁继电器利用触点机械动作实现电路通断，因此，动作反应慢、有噪声、寿命有限；固态继电器无触点系统，控制响应快，运行无噪音，寿命长
