如何选择合适的溢流阀?

发布时间:2022-09-24 09:34:26   来源:网络   点击:


溢流阀,通过阀口的溢流,使被控制系统或回路的压力维持恒定,从而实现稳压、调压或者限压作用。主要根据以下几个要素来进行选型:

1确定应用场合

作为安全阀,用于系统限压保护时,溢流阀阀口常闭,过载时阀口打开溢流,系统正常工作压力应小于溢流阀的开启压力。通常,直动型溢流阀的调整压力为系统最大工作压力的1.1-1.15倍,先导型溢流阀的调整压力为系统最大工作压力的1.05-1.1倍。


用于稳压溢流,配合节流阀进行调速,溢流阀阀口常开,系统工作在溢流阀开启压力与调整压力之间。因此无论是直动型还是先导型溢流阀,调整压力皆为系统工作压力。

一般情况下,直动型溢流阀适合用作安全阀。因为直动型的弹簧刚度较先导型的大,预压缩量较小,因而在开口溢流后的同等压力下,直动型的溢流量大,流量变化时压力波动也较大。
先导型溢流阀启闭特性好,适合节流调速时的稳压溢流工况,也可用作安全阀。关注公众号“液压说”,获取更多液压知识。

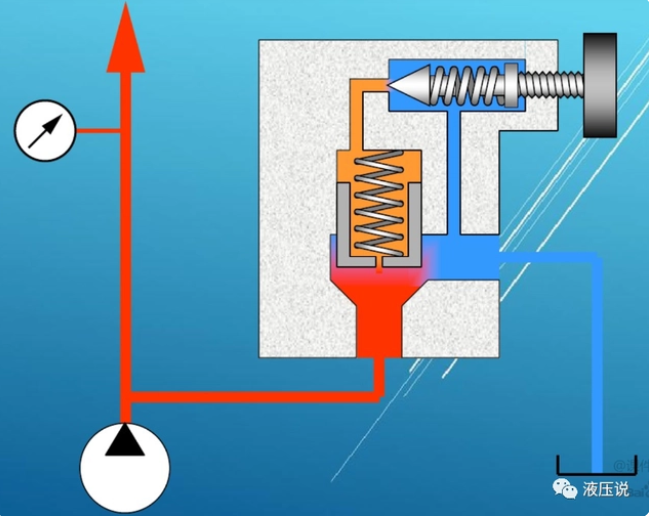

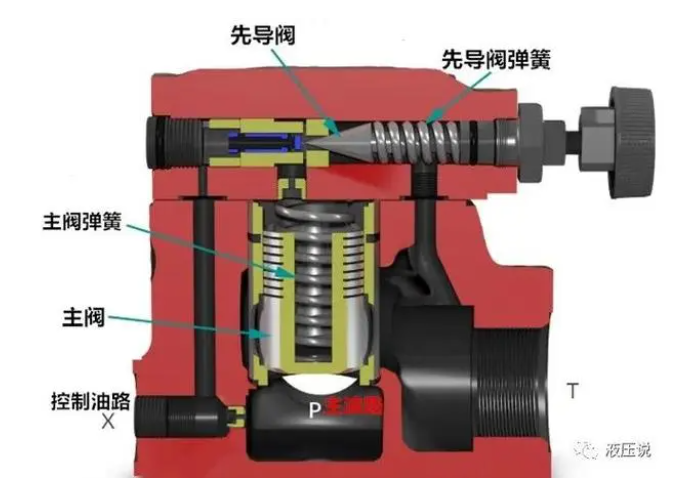

先导式溢流阀

2确定工作压力范围

溢流阀的压力是非常关键的一项指标。如果溢流阀的调整压力过小,压力执行原件不能动作或动作迟缓,这样达不到使用要求;如果压力调整过大,超过了系统压力,会损坏压力元件,从而导致泄压,发生危险。

因此,需要根据具体的适用范围来进行压力的调整。常见调整范围:0-7MPa、7-14、14-21、21-28、28-35。也有大范围可调的,但是其精确度比较低。关注公众号“液压说”,获取更多液压知识。

3确定最大流量

阀类元件的规格主要根据流经该阀油液的最大压力和最大流量选取,选取溢流阀时,要按液压泵的最大流量选取。

最大流量和最小稳定流量决定了溢流阀的流量调节范围,其范围越大,应用范围就越大。最大流量,在此范围内工作应无噪音、振动。最小流量取决于它的压力平稳性要求,一般规定为额定流量的15%。

4确定安装方式

正确安装液压阀,不仅使液压系统性能优良、维护容易,同时也是保证系统正常工作的重要条件。不同行业对溢流阀的要求也是有所不同的,安装方式主要有管式、板式、片式、叠加式和插装式五种,比较常见的是管式和板式,具体根据空间位置、管路布置等情况选用。关注公众号“液压说”,获取更多液压知识。
管式安装

管式连接又称螺纹式连接,将管式阀的油口用螺纹管接头和管道连接,并由此固定在管路上。这种连接方式适用于小流量的简单液压系统。

其优点是:连接方式简单,布局方便,系统中各阀间油路一目了然。其缺点是:元件分散布置,所占空间较大,管路交错,接头繁多,不便于装卸维修。

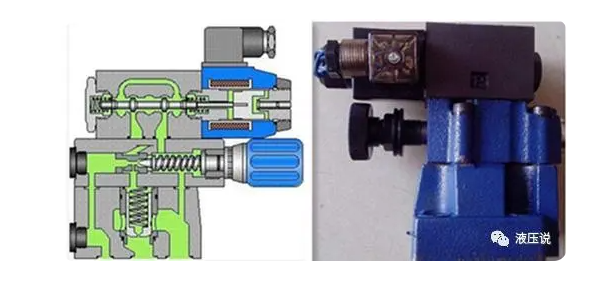

板式安装

阀的各油口均布置在同一安装平面上,并留有连接螺钉孔,这种阀称为板式阀,如电磁换向阀多为板式阀。将板式阀用螺钉固定在与阀有对应油口的平板式或阀块式连接体上。

板式连接适用于任何液压系统,这种连接方式的优点是:更换元件方便,不影响管路,并且有可能将阀集中布置。缺点是:设计工作量大,加工复杂,不能随意修改系统。

5其他注意事项

选择阀类元件时,应尽量选用标准定型产品,除非不得已时才自行设计专用件。关注公众号“液压说”,获取更多液压知识。

售后以及其他事项。产品的使用寿命、售后服务、故障处理都是我们要注意的。
