自吸泵的结构组成

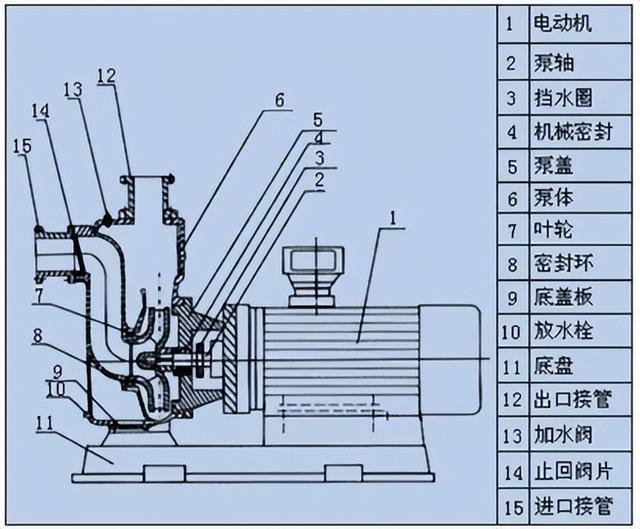

不锈钢清水自吸泵结构组成图



从不锈钢清水自吸泵结构组成图可以看自吸泵是由电动机、泵轴、挡水圈、机械密封、泵盖、泵体、叶轮、密封环、底盖板、放水栓、底盘、出口接管、加水阀、止回阀片、进口接管等零部件构成的。

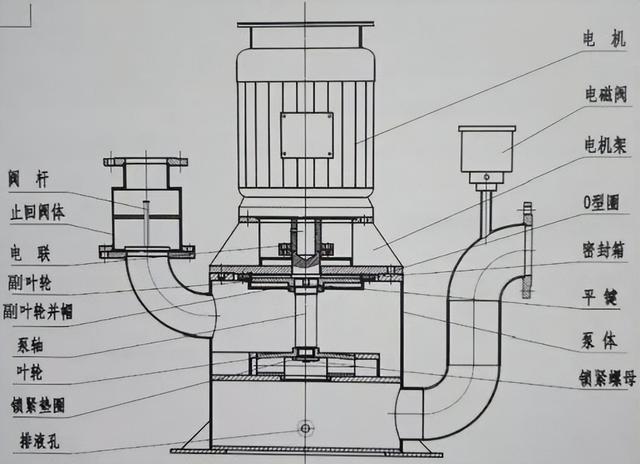

WFB无密封自控自吸泵结构图



从WFB无密封自控自吸泵结构图可以看出无密封自控自吸泵是由电机、电磁阀、电机架、O型圈、密封箱、平键、泵体、锁紧螺母、排液孔、锁紧垫圈、叶轮、泵轴、副叶轮并帽、副叶轮、电联、止回阀体、阀杆等零部件组成的。



而大多数的自吸泵基本构造是由泵体、叶轮、泵轴、轴承、密封环组成的，其中叶轮是自吸泵的核心部分，不锈钢耐腐蚀自吸泵转速高出力大，泵体也被称之为泵壳，泵体是耐腐蚀自吸泵的主体，起到了支撑固定的作用。轴承是套在泵轴上可以支撑泵轴的部件，分别有滑动轴承与滚动轴承两种。泵轴的作用是借助联轴器与电机互相连接，把电机的转矩传递给叶轮。密封环又被称之为减漏环，为了使回流阻力增加内漏减少，延长叶轮与泵壳的使用年限，可以在泵壳内部与叶轮外部结合处安装密封环。







自吸泵工作原理

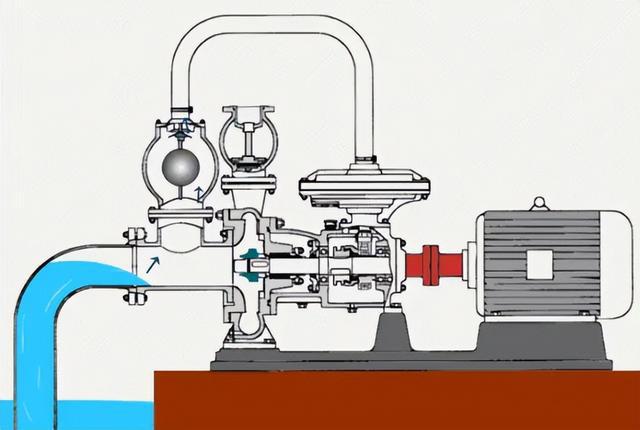

自吸泵的工作原理



防腐蚀自吸泵在工作运行前，进水管与泵体需要注满水有真空状态形成。接着在叶轮快速的运行时，叶片会驱使水做高速运行，旋转的水在离心力的作用下会从叶轮中飞出去。泵中的水被抛出后，叶轮中心部分会有真空区域形成，水在大气压力的作用下利用管网压到了进水管中，这样循环不停的运动就能实现连续抽水的过程。自吸泵的工作原理是把电机输入的能量传递给液体。液体驱动叶轮运动进而达到输送水的目的。在这里值得一提的是：自吸泵启动前需要向泵壳中灌满足够的水后才能启动，否则会出现泵体发热的情况，情况严重时振动和出水量将会减少，会导致自吸泵出现损坏进而引发严重事故。
