汽泵无出力保护动作的条件优化

发布时间：2022-11-13 09:16:53 来源：网络点击：

前言：电厂设置汽泵无出力保护主要目的是防止汽泵因小机调阀下滑或者小机进汽管路隔离阀的阀芯脱落等引起出力突然下降，进一步引起给水量突减，而自动调节无法判断汽泵运行情况时必将引起锅炉水煤比严重失调。对于汽包炉发生汽泵无出力，则会发起汽包水位失调事件。汽泵无出力保护作为汽泵跳闸条件之一，汽泵跳闸后触发机组RB动作，可有效防止锅炉水煤比严重失调引起超温。

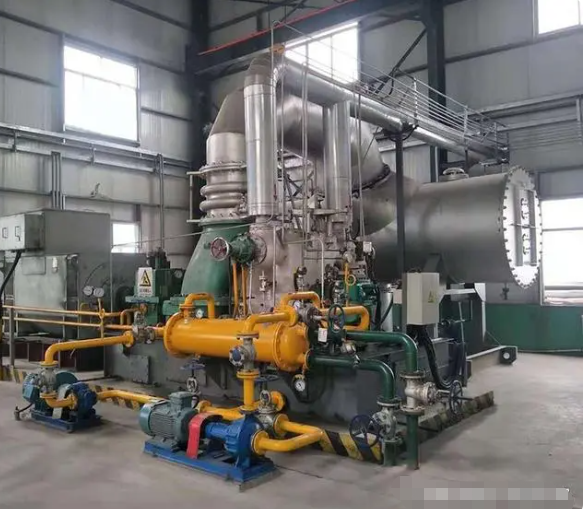

汽泵现场示意图

事件经过：1号机负荷660MW，双汽泵运行， 1A小机调阀因热控接线松动关闭， 1A小机转速由4000r/min降至300r/min，引起1A小机出力降至零，1号机给水流量下降约500t/h。因机组负荷低，经值班员停磨略减负荷后，机组稳定运行，汽泵无出力保护拒动未造成严重后果。以下条件同时满足，汽泵无出力保护经延时2s动作：

汽泵无出力保护的逻辑示意图

1、给水泵出口阀在开状态。

2、负荷大于 100MW。

3、转速指令与反馈偏差大于2000r/min。

4、给泵入口流量低低。

查看逻辑不难发现，给泵入口流量低低条件来自汽泵跳闸的另一个条件，给泵进口流量低保护，也就是汽泵无出力保护动作的前提是给泵进口流量低保护跳闸。有必要对动作条件进行优化以提高保护动作正确性。

机组负荷400MW，两台汽泵同时运行时，汽泵再循环开始动作，负荷至500MW时汽泵再循环不会动作。从机组负荷500MW时1A汽泵并泵情况看，当时1A汽泵出口压力15.51MPa、1B汽泵出口压力15.79 MPa、给水母管压力15.71 MPa，此时1A前置泵出口流量436.83t/h、1A汽泵转速 3526r/min，1B前置泵出口流量1437t/h，1B汽泵转速4151r/min，1A汽泵尚处于未向系统供水。

给水管道

汽泵RB动作目标：BID500MW。负荷500MW以下如发生汽泵无出力，无出力保护不动作时，如果汽泵尚能向系统供水则对机组运行影响较小，如果汽泵一点出力都没有也不影响机组安全运行，设计上单台汽泵就能至少带500MW运行。考虑避开运行中汽泵检修时投、退的工况点，汽泵无出力保护动作负荷＞550MW较为合适。

满负荷时如汽泵转速突然下降将引起水煤比严重失调。机组满负荷时汽泵转速最大5560r/min，在夏季时则给泵转速更高，如果转速突然下降与指令偏差达2000r/min，则汽泵转速＜3560r/min 。如果此时汽泵不出水，则前置泵出口流量小于600t/h，前置泵出口流量600t/h时汽泵再循环调节阀接近全关。机组负荷500MW，两台汽泵运行时，1B汽泵转速3582r/min前置泵出口流量为671t/h、此时汽泵出口压力 15.75MPa。负荷454MW，1A汽泵转速3526r/min出口压力14.99MPa，前置泵出口流量646.44t/h。负荷399MW时，1B汽泵3199r/min出口压力12.78MPa，前置泵出口流量555t/h，给水流量1102t/h。
