Sun Hydraulik溢流阀的技术特点
标签:

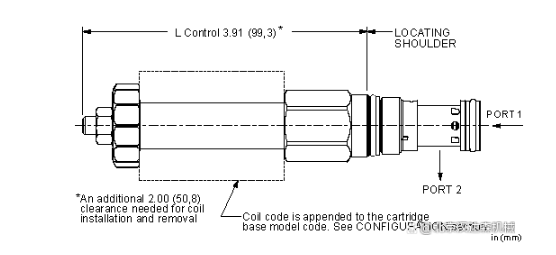

Sun Hydraulik这种 2 通先导式溢流阀是一种电比例控制的常闭压力调节阀。阀门的弹簧偏置关闭至其最高设置(客户指定)。增加线圈的电流将按比例降低压力设置。当端口 1(入口)的压力足以克服弹簧力减去电磁阀力(由模拟输入信号确定)时,提升阀芯提升并允许从端口 1 流向端口 2(出口)。
Sun Hydraulik阀门的所有配置均标配镀锌镍,以实现 1000 小时盐雾保护。
线圈连接器选项提供高达 IP69K 的防护等级。有关详细信息,请参阅各个线圈产品页面。
该磁带盒采用Sun Hydraulik 740系列低功率和高功率线圈以及 747 系列危险场所线圈。
该设置表示阀门默认为的很大泄压压力。随着命令的增加,浮雕设置将减少。查看所选压力范围的性能曲线。
将模拟输入信号改变到比例电磁阀可提供无级压力控制。
阻尼结构可在各种操作条件下提供稳定的运行。
如果阀门安装在油箱油位以下,则可以将阀门向上安装,以防止电磁管中的空气积聚。未安装阀门时,请勿手动或电动驱动阀门。
该阀与Sun的XMD可扩展移动驱动器完全兼容。
线圈可以沿任一方向安装在管子上。
采用太阳浮动式结构,以最大程度地减少由于安装扭矩过大和/或型腔/刀盒加工变化而导致内部零件绑定的可能性。
Sun Hydraulik FLeX系列电磁操作的 2 级平衡溢流阀是一种压力调节阀。
阀门通常排气。排气(断电)时,从入口(端口 1)到油箱(端口 2)的压降通常为 100 psi(参见性能曲线)。
为电磁阀通电可激活泄压功能。在溢流模式下,阀门打开到油箱(端口 2),当入口(端口 1)的压力达到阀门设置时,节流以调节压力。设置可通过调节螺钉进行调节。
Sun Hydraulik DMDA-MAN
Sun Hydraulik CAGA-LHN
Sun Hydraulik PRDB-KDN
