液压电磁换向阀符号含义图解
发布时间：2022-02-24 10:48:30 来源：网络 点击：
液压电磁换向阀符号含义表达了该液压电磁换向阀的结构形式是几位几通，液压电磁阀的中位机能，通电与不通电时对油路的通断控制功能等，通过对液压电磁换向阀铭牌上的符号含义可以快速判断出该阀的大概型号和功能。
液压电磁换向阀符号含义图解
下图是常见的液压电磁换向阀符号，以此来介绍液压电磁换向阀符号含义图解。

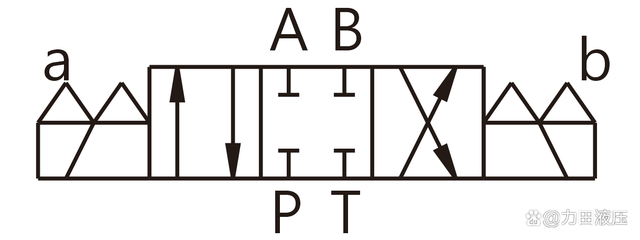

一款三位四通液压电磁换向阀符号
符号中有三个方框，且三个方框之间用实线分隔，表示此液压电磁换向阀有三个工作位置，中间方框标注了P\T\A\B四个油孔，表示这是一个四通阀，有字母标注的方框表示这是阀的中位，即当阀不通电时的初始工作位置。
液压电磁换向阀型号有不同的中位机能，每种中位机能对应的符号不同。因此通过液压电磁换向阀符号可以直观了解阀的中位机能型号和油路的通断情况。
液压电磁换向阀符号左右两侧有小写的字母a、b，表示此阀有左右两个电磁铁控制。对于两位四通液压电磁换向阀，因为只有两个工作位置，因此只有一端有电磁铁，另一头是复位弹簧，符号如下所示：

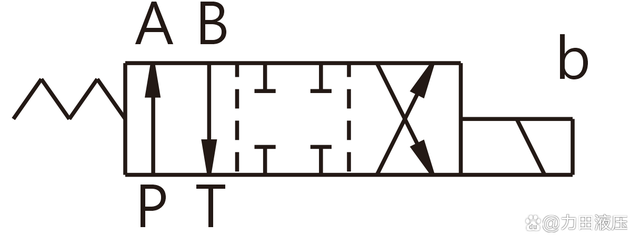

两位四通液压电磁换向阀符号图解
需要注意的是，上图液压电磁换向阀符号虽然也有三个方框，但该阀是一个两位置电磁阀，方框之间使用虚线分隔而不是实线，代表中间虚线的方框是一个过渡机能，即当液压电磁换向阀通电后，阀芯在从左侧移动到右侧机能的过程中所瞬间经过的机能。不同的过渡机能在实际中对液压系统的启动平稳性等方面有所影响。

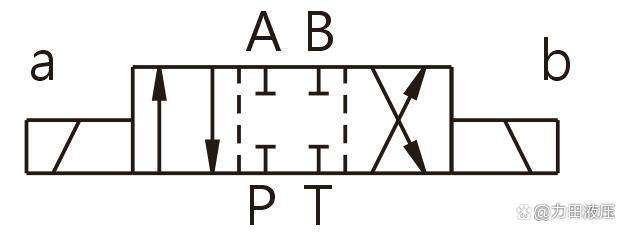

无弹簧复位液压电磁换向阀符号图解
上图是另一款两位四通液压电磁换向阀符号，和第一个液压电磁换向阀的三位四通符号相比，中间方框使用的是虚线，表示它并不是实际停留的工作位置。符号的左右a、b电磁铁符号上并没有波浪线，代表这个液压电磁换向阀的电磁铁两侧并没有安装弹簧，属于无弹簧复位液压电磁换向阀，在实际中应用较少。
